Nicht etwa, weil die Hersteller unethisch handeln, sondern weil die veröffentlichten Leistungsdaten in der Regel ein ideales, viskositätsarmes Testproblem beschreiben, während tatsächliche Systeme mit Schlammspitzen, Biofilm, Eisen, Temperaturschwankungen, Ventilverlusten und einer Pumpenkurve aufwarten, die niemand überprüft hat.
Warum sollte man eine Immobilie auf eine Situation auslegen, die nie wieder eintreten wird?
Ich lehne jegliche Auslegungsblätter für Patronenfiltergehäuse ab, die mit „Gallonen pro Minute“ beginnen und enden. Die Durchflussmenge ist lediglich der Ausgangswert. Die tatsächliche Bauweise muss verschmutzten Patronen, optimalem Bedarf, minimaler Versorgungsbelastung, festsitzenden Feststoffablagerungen, direkter Chemikalienbelastung, Wartungseinschränkungen und dem unvermeidlichen Bediener standhalten, der den Austausch hinauszögert, bis der Differenzdruckalarm bereits seit zwei Schichten blinkt.
Das Ausmaß des Problems ist nicht unerheblich. Die US-Umweltschutzbehörde (EPA) schätzt, dass Trinkwasserversorgungssysteme $625 Milliarden im Rahmen einer Finanzinvestition über einen Zeitraum von 20 Jahren, bestehend aus $107 Milliarden für Therapiemittel. Eine unzureichende Reinigungsoption ist zwar nur ein kleiner Faktor innerhalb dieser Zahl, löst jedoch eine kostspielige Kettenreaktion aus: höhere Förderhöhe, deutlich kürzere Lebensdauer der Kartusche, unbeabsichtigte Abschaltungen und Schäden an der nachgeschalteten Membranschicht.
Die erste Frage lautet nicht: “Welchen Durchmesser hat das Rohr?”
Es lautet: Welchen Durchfluss muss der Filter unter den ungünstigsten Betriebsbedingungen gewährleisten?
Legen Sie mindestens 3 Einsatzpunkte fest:
Verwenden Sie nach Möglichkeit gemessene Durchflussdaten. Die auf dem Typenschild der Pumpe angegebene Leistung entspricht nicht dem gemessenen Durchfluss. Ebenso wenig wie die Nennleistung einer vorgeschalteten Aufbereitungsanlage.
Ein Projekt des US-Energieministeriums aus dem Jahr 2023 am Standort Paducah verdeutlicht die Gefahr, die mit der Weiterentwicklung veralteter Anlagen verbunden ist. Die Wasseraufbereitungsanlage war ursprünglich für etwa 30 Millionen Gallonen pro Tag, obwohl die tatsächliche Nachfrage tatsächlich bei etwa 1 Million Gallonen pro Tag. Durch den Einbau einer auf den bestehenden Bedarf abgestimmten Pumpe konnte der Energieverbrauch für das Pumpen um etwa 63% und den Wasserverbrauch um etwa 1 Million Gallonen täglich.
Diese Erkenntnis lässt sich direkt auf ein Wasserfiltergehäuse mit hohem Durchfluss übertragen: Überdimensionierte Anlagen sind nicht automatisch sicherer. Sie können die Investitionskosten, den Platzbedarf, die im System verbleibende Menge, den Reinigungsaufwand und den Ersatzteilbedarf erhöhen, ohne die Reinigungsleistung zu verbessern.
Mein empfohlener Ausdruck für den Design-Flow lautet:
Qdesign = Qpeak × SF
Wo:
Ein Anfangsrand von 1.15 bis 1.30 ist bei einer Wasserversorgung mit schwankendem Bedarf häufig vertretbar, stellt jedoch keine allgemeingültige Anforderung dar. Die Entlastung von Armaturen, die Rückspülung, saisonale Trübungen, Abgasablagerungen aus Kühltürmen und wiederkehrende Produktionsprozesse können eine unterschiedliche Sicherheitsmarge rechtfertigen.
Die Berechnung der Durchflussrate eines Filtergehäuses ist nur so zuverlässig wie die zugrunde liegenden Eingabedaten. Erfassen Sie mindestens folgende Angaben:
| Stilangabe | Was sollte auf Tonband aufgezeichnet werden? | Warum sich dadurch die Wohnungsgröße verändert |
|---|---|---|
| Auflage | Typische, Spitzen-, Mindest- und zukünftige Durchflussmenge in gpm oder m²/h | Legt die Gesamtzahl der erforderlichen Filterstandorte fest |
| Wasser von hoher Qualität | TSS, Trübung, Fragmentverteilung, Eisen, organische Stoffe in Tonnen | Ermittelt den Ladevorgangspreis und die Lebensdauer der Patrone |
| Micron benötigt | Nenn- oder Absolutleistung; erforderlicher Wirkungsgrad | Feineres oder durchlässiges Füllmaterial kann einen höheren Druckverlust im sauberen Zustand verursachen. |
| Temperatur | Minimum, Normalwert und Maximum in °C | Änderungen hinsichtlich Dicke, Dichtungsauswahl und Produktbeschränkungen |
| Chemie | pH-Wert, Chlor, Oxidationsmittel, Salze, Lösungsmittel und Reinigungsmittel | Überprüft die Kompatibilität von Immobilien, Patronen und O-Ringen |
| Stress | Maximaler Einlassdruck, Pumpenkontur und Druckstossbelastung | Bestimmt die Nennleistung des Behälters und den zulässigen Differenzdruck |
| Nachfrage auf der nachgelagerten Seite | Mindestspannung am RO, an den Verfahrenswerkzeugen oder am Zirkulationsverteiler | Gibt an, wie viel Belastung der Filter aushalten kann |
| Betriebsziel | Bevorzugte Lösungszeit oder Filtratmenge zwischen den Anpassungen | Wandelt die hydraulische Dimensionierung in eine wirtschaftliche Dimensionierung um |
| Wartungsgrenzen | Höhe, Bodenfläche, Kartuschengewicht und Isolationszeit erhöhen | Figuren in vertikaler oder gerader Anordnung |
| Codes | ASME-, PED-, hygienische oder regionale Anforderungen an Druckbehälter | Kann die Gestaltung von Gebäuden und Eingängen einschränken |
Verwenden Sie “5 Mikrometer” nicht als vollständige Spezifikation. Eine 5-μm-Schmelzblas-Tiefenkartusche und eine 5-μm-Faltenkomponente sind keine hydraulisch oder aufteilungstechnisch passenden Kombinationen.
Und verwechseln Sie die Beseitigung von Abfällen nicht mit der Behandlung gelöster Schadstoffe. Wissenschaftler der EPA haben Adsorptionsprognosen für mehr als 400 PFAS-Verbindungen im Jahr 2023 und schätzte, dass 76% bis 87% konnten mit granuliertem, reaktionsaktivem Aktivkohlefiltermaterial kostengünstig behandelt werden; verschiedene andere Stoffe erforderten eine eingehendere Untersuchung. Eine vorgelagerte Partikelfilterpatrone könnte dieses Aktivkohlesystem schützen, ersetzt jedoch nicht den Adsorptionsprozess.

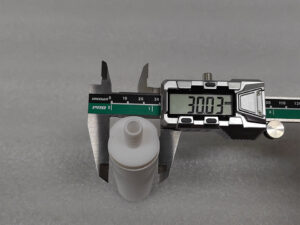

Zur Vorbehandlung von Rohwasser oder Trinkwasser, Polypropylen-Filterpatronen für Wasseraufbereitungsanlagen können als opfernde Partikelbarrieren untersucht werden. Ihre Funktion muss noch anhand von Schadstoffchargen, Leistungsmerkmalen, Differenzdruck und erforderlicher Lebensdauer definiert werden.
Die grundlegende Berechnung der Kartuschenanzahl sieht einfach aus:
N = CEILING [( Qdesign ÷ Qelement, derated)] Dabei gilt:
Die Falle liegt in den Worten herabgestuft.
Teilen Sie den Systemdurchfluss nicht durch die höchste in einer Verkaufsbroschüre angegebene Durchflusszahl. Gehen Sie zunächst von der Durchfluss-Druckabfall-Kurve des Lieferanten aus und nehmen Sie dann folgende Anpassungen vor:
Angenommen, eine Prozedur benötigt 900 gpm, und die vereinbarte Auslegungsreserve beträgt 20%:
Qdesign = 900 × 1,20 = 1.080 gpm
Angenommen, das ausgewählte 40-Zoll-Bauteil kann unter geeigneten Testbedingungen 300 gpm fördern, doch die Arbeitsgruppe beschränkt seine Auslegungsleistung auf 240 gpm nach Bewertung der Druckverluste, der Zufuhrunregelmäßigkeiten und der Zielwerte für die Lebensdauer der Kartuschen:
N = CEILING(1.080 ÷ 240)
N = CEILING(4,5) = 5 Kartuschen
Das ist die vorläufige Zahl. Es handelt sich noch nicht um eine genehmigte Wohnanlage.
Der fünfteilige Behälter sollte ebenfalls die Prüfung der Anschlussmaße, die Prüfung des Druckverlusts am Gehäuse, die Normprüfung, die Bescheinigung über den Wartungsfreiraum und die Belastungsberechnung unter Verschmutzungsbedingungen bestehen.
Berücksichtigen Sie die veröffentlichten Daten für eine im Handel erhältliche Produktfamilie aus Edelstahl 316/316L mit hohem Durchfluss:
| Einrichtung der Immobilieninstanz | Maximaler Durchfluss | Einlass-/Auslassverbindung |
|---|---|---|
| Einzelne 10-Zoll-Kassette | 85 gpm / 320 l/min | 2 Zoll / DN50 |
| Einzelne 40-Zoll-Kartusche | 350 gpm / 1.325 l/min | 4 Zoll / DN100 |
| Einzelne 60-Zoll-Kartusche | 500 gpm / 1.893 l/min | 4 Zoll / DN100 |
| 5 Kartuschen à 40 Zoll | 1.550 gpm / 5.867 L/min | 8 Zoll / DN200 |
| 5 Kartuschen à 60 Zoll | 2.450 gpm / 9.274 L/min | 10 Zoll / DN250 |
| 7 Kartuschen à 60 Zoll | 3.500 gpm / 13.249 L/min | 12 Zoll / DN300 |
Es handelt sich hierbei um produktspezifische Höchstwerte und nicht um allgemeingültige Grenzwerte für jede Kartusche, jede Wasserqualität oder jedes Laufziel. Dieselbe Datenreihe umfasst Werte von einem bis zu sieben Aspekten sowie einen maximal zulässigen Betriebsdruck von 150 psi bei 250 °F, sowie verschiedene Code-Anordnungen.
Beachten Sie, was die Tabelle verdeutlicht: Die Leistung hängt nicht allein vom Kartuschenmaterial ab. Kartuschenlänge, Gefäßgeometrie, innerer Strömungsweg, Düsendurchmesser und die Eigenschaften der Elemente spielen ebenfalls eine Rolle.
Aus diesem Grund bin ich skeptisch gegenüber pauschalen Angaben wie “500 gpm pro Kartusche”, die ohne Druckabfallkurve und ohne Testgrundlage gemacht werden. Diese Zahl lässt sich vielleicht mit sehr sauberem Wasser physikalisch erreichen. Es kann aber auch zu einer Überlastung der Pumpe führen oder eine inakzeptable Betriebsdauer zur Folge haben.
Der Druckabfall in den Patronenfiltern ist kein Wartungshinweis. Er ist Teil der ursprünglichen hydraulischen Auslegung.
Verwendung:
ΔPgesamt = ΔPRohr + ΔPVentile + ΔPGehäuse + ΔPPatronen + ΔPnachgeschaltet
Berechnen Sie anschließend die für die Reinigungsstufe verfügbare Belastung:
ΔPfilter, angeboten = Ppump − Pminimum, stromabwärts − verschiedene sonstige Systemverluste
Führen Sie diese Schätzung auf Basis der Stil-Auflage durch, nicht auf Basis der typischen Auflage.
Zum Beispiel:
Der den Kartuschen zur Verfügung stehende Restdruck beträgt:
70 − 40 − 7 − 3 − 1 = 19 psi
Eine sinnvolle Betriebsstrategie könnte dann wie folgt aussehen:
Diese Werte dienen lediglich zur Veranschaulichung und stellen keine allgemeinen Grenzwerte dar. Die endgültigen Einstellungen richten sich nach der Druckfestigkeit der Kartusche, den Durchflussvorgaben, der Temperatur, dem Stützkern, der Dichtungsanordnung und den Herstellerangaben.
Installieren Sie eine Differenzdruckmessung über die gesamte Filterbaugruppe. Zwei separate Messstellen sind zwar weitaus besser als gar keine, doch ein an das Steuerungssystem angeschlossener Differenzdruckmessumformer liefert klarere Trenddaten und ermöglicht eine frühzeitigere Warnung.
Für den Einsatz an der Hausanschlussstelle bei geringerem Durchfluss ist ein 10 × 4,5-Zoll-Kartusche für Verbundwerkstoff-Ablagerungen und Kohle kann zwar ein kompaktes Format verwenden. Aber jede 4,5-Zoll-Kassette als “auflagestark” zu bezeichnen, dehnt den Begriff so weit, dass er schließlich seine Bedeutung verliert.
Im industriellen Maßstab erfolgt der eigentliche Vergleich in der Regel zwischen:
A PP-Patronen mit großem Durchmesser, Selbstkern und hohem Durchfluss für die Vorfiltration bei der Meerwasser-Umkehrosmose kann die Anzahl der in einer SWRO-Vorbehandlungsanlage benötigten Einzelkomponenten verringern. Weniger Komponenten bedeuten zwar möglicherweise schnellere Austauschvorgänge und weniger Dichtungen, doch dieser Vorteil geht verloren, wenn die Verfügbarkeit der Kartuschen schlecht ist oder die sichere Wartung der einzelnen feuchten Komponenten schwierig wird.
Herkömmliche Mehrkartuschensysteme bieten weiterhin Vorteile, wenn bereits standardisierte Elemente verbaut sind, bestimmte Mikronwerte erforderlich sind oder Fahrer kleinere Einzelkartuschen bevorzugen. Ein Industrie-Edelstahlgehäuse mit Tiefenfilterpatronen aus gesponnenem Polypropylen können diese Anforderungen erfüllen, sobald die Produktkompatibilität und die Belastungsklassen bestätigt wurden.
Die harte Realität: Das optisch ansprechendste Gerät, das die Aufmerksamkeit auf sich zieht, verfügt in der Regel über die einfachste Patronenlogistik.
Bei der Wahl des Gehäuses für industrielle Wasserfilter darf man sich nicht auf die Entscheidung zwischen Edelstahl und Kunststoff beschränken.
Nehmen Sie die jeweilige Legierung auf Video auf:
Geben Sie anschließend alle mit der Flüssigkeit in Berührung kommenden Elastomere an. Dichtungen aus EPDM, NBR, Silikon, FKM und PTFE-beschichtete Dichtungen verhalten sich in Gegenwart von Oxidationsmitteln, Ölen, Lösungsmitteln, heißem Wasser und konzentrierten Reinigungschemikalien unterschiedlich.
Überprüfen Sie die Kompatibilität hinsichtlich:
Ebenso unterscheiden Betriebsbelastung aus Stil-Druck. Bei der Auslegung müssen Faktoren wie Absperrkopf, feste Höhe, thermische Einflüsse, Ausfall des Regelventils und Probleme mit dem glaubwürdigen Anstieg berücksichtigt werden.
Gewerbliche Hochdurchfluss-Anlagen können für ASME Area VIII, die europäische Druckgeräterichtlinie und verschiedene andere lokale Anforderungen eingesetzt werden, doch die Verfügbarkeit der Normen variiert je nach Version und Konfiguration. Der Eigentümer und der Ingenieur müssen sich vergewissern, was die regionalen Vorschriften tatsächlich vorschreiben.
Ein Schiff kann zwar aus hydraulischer Sicht geeignet, aus betrieblicher Sicht jedoch unsinnig sein.
Prüfen Sie den Platzbedarf für den Ausbau der Kartusche, bevor Sie den Entwurf genehmigen. Eine vertikale Anordnung mit 60-Zoll-Komponenten erfordert Freiraum über Kopf für die Kartusche, die Hubbewegung, den Stand des Bedieners, Werkzeuge und ein eventuelles System zum Anheben der Abdeckung. Eine gerade Anordnung erfordert Platz zum Herausziehen und eine Halterung für ein feuchtes, verunreinigtes Bauteil.
Ich würde sicherlich ebenfalls fragen:
Bei kontinuierlich betriebenen Anlagen kann eine Duplex-Anordnung vorteilhafter sein als der Einbau von Kartuschen in einen einzigen großen Behälter. Zwei Einheiten mit einer Leistung von 100% oder drei Gehäuse in einer Konfiguration mit zwei im Einsatz befindlichen und einem in Bereitschaft befindlichen Gerät ermöglichen den Austausch der Kartuschen, ohne den Betrieb unterbrechen zu müssen.
Mehr Personal ist nicht die Lösung. Eine bessere Zeitplanung ist es.
Eine 8-Zoll-Rohrleitung gibt keinen Aufschluss über die Filterleistung, den zulässigen Druckverlust, die Schadstoffbelastung oder die angestrebte Lebensdauer der Filterpatrone.
Ein typischer Durchfluss führt zu einem durchschnittlich aussehenden Entwurf und einem schlechten Spitzenflusssystem.
Ein Filter dient dazu, Material anzusammeln. Sein Druckverlust wird steigen.
Düsen, innere Stützen, Auslassöffnungen, Bogenstücke und Absperrventile verringern die Förderhöhe der Pumpe, bevor das Wasser das Medium erreicht.
Effizienz, Nennwert im Vergleich zum absoluten Wert, Lage in den Medien und Tiefe des Rahmens spielen eine ebenso große Rolle wie die auf der Kassette angegebene Zahl.
Die theoretisch kostengünstigste Filterpatrone ist selten die wirtschaftlichste Lösung, wenn Arbeitsaufwand, Ausfallzeiten, Stromverbrauch, Lebensdauer der Patrone und nachgelagerte Risiken berücksichtigt werden.
Ein firmeneigenes Produkt mit hervorragender Effizienz im Forschungslabor kann zu einem Risiko für den Geschäftsbetrieb werden, wenn sich die Vorlaufzeiten verlängern oder der zugelassene Lieferant das Design ändert.
Bei der Dimensionierung eines Patronenfiltergehäuses geht es darum, die Anzahl, Größe, den Durchmesser, die Anschlussgröße, die Belastungswerte und die benötigte Bauart so auszuwählen, dass der vorgesehene Durchfluss gewährleistet ist und gleichzeitig ein sauberer und begrenzter Differenzdruck innerhalb der von der Pumpe bereitgestellten Förderhöhe und der Betriebsgrenzen des Patronenherstellers eingehalten wird.
Beginnen Sie mit dem nachgewiesenen Spitzen-Durchfluss, wenden Sie eine festgelegte Sicherheitsmarge an, berechnen Sie die Kartuschenanzahl unter Berücksichtigung der reduzierten Kapazität der Komponenten und prüfen Sie anschließend den gesamten Druckausgabenplan, den optimalen Durchfluss im Behälter, die Düsengröße, die Chemie, die Temperatur, die Wartungszugänglichkeit sowie die normativen Anforderungen.
Bei der Berechnung der Kartuschenbelastung wird der typische Durchfluss – einschließlich einer festgelegten Auslegungsreserve – durch den tatsächlichen, reduzierten Durchfluss einer Kartusche geteilt; anschließend wird der Wert aufgerundet und geprüft, ob die ausgewählten Gehäuse, Anschlüsse, Dichtungen und die Pumpe der daraus resultierenden ordentlichen und hohen Differenzspannung standhalten können.
Bei einer Umwälzleistung von 1.080 gpm und einer reduzierten Leistung von 240 gpm pro Komponente beträgt der anfängliche Bedarf 5 Kartuschen. Die endgültige Anzahl kann erhöht werden, um eine längere Lebensdauer oder einen geringeren Druckverlust zu erzielen.
Ein akzeptabler Druckabfall über Patronenfiltern ist der Differenzdruckbereich, der den erforderlichen Druck hinter dem Filter gewährleistet, eine Verformung der Patrone oder einen Bypass verhindert und eine ausreichende Förderhöhe der Pumpe für Rohrleitungs- und Regelungsverluste sicherstellt; dieser Wert muss den Datenblättern der Patrone und den technischen Unterlagen entnommen werden und darf nicht aus einer allgemeinen Richtlinie übernommen werden.
Legen Sie unterschiedliche Reinigungs-, Alarm- und Austauschwerte fest. Vergewissern Sie sich, dass die Terminalkonfiguration bei der optimalen Betriebstemperatur weiterhin unterhalb der Differenzdruckgrenze des Bauteils liegt.
Das beste Filterpatronengehäuse für Wassersysteme mit hohem Durchfluss ist das Gehäuse, das hinsichtlich Höhe und Durchflussbereich, Schadstoffbelastung, Anfangs- und Enddifferenzdruck, chemischer Verträglichkeit, mechanischer Beanspruchung, Temperatur, normativen Anforderungen, Wartungsfreiraum und Verfügbarkeit der Filterpatronen zum niedrigsten nachgewiesenen Lebenszykluskosten erfüllt – und nicht das größte Gehäuse im Katalog.
Vergleichen Sie Hochdurchfluss-, Groß- und Standard-Mehrstufen-Anordnungen unter Verwendung exakt derselben Speisewasserdaten und derselben angestrebten Lebensdauer. Der Kaufpreis allein ist kein geeignetes Auswahlkriterium.
Ein Hochdurchsatz-Wasserfilter nutzt eine oder mehrere Kartuschen mit großem Durchmesser, die für einen hohen Durchfluss ausgelegt sind, während ein Standard-Mehrkartuschenfilter den Durchfluss auf mehrere kleinere Komponenten aufteilt; welche Konfiguration die bessere ist, hängt von der Feststoffbelastung, dem Aufwand beim Austausch, den Auswirkungen, den Anschlussmaßen, der Redundanzstrategie und davon ab, ob die Kartuschen vor Ort vorrätig sind.
Bei Hochdurchflusssystemen werden in der Regel weniger Filterpatronen und Dichtungen verwendet. Standardsysteme bieten möglicherweise ein umfassenderes Einsatzspektrum, eine einfachere Handhabung und eine größere Flexibilität bei der systematischen Filterung.
Schreiben Sie einem Anbieter nicht einfach in einer einzigen Zeile: “Wir benötigen einen Filter mit einer Durchflussrate von 1.000 gpm und einer Filterfeinheit von 5 Mikron.”
Verteilen Sie die Verantwortung.
Geben Sie Daten zu typischem und Spitzen-Durchfluss, Zulauftemperatur, pH-Wert, TSS oder Trübung, der geforderten Partikelabscheideeffizienz, dem minimalen Druck hinter dem Filter, der Pumpenkurve, der maximalen Einlassbelastung, der bevorzugten Kartuschenlebensdauer, dem bevorzugten Behältermaterial, der Dichtungschemie, der verfügbaren Aufstellfläche und den einschlägigen Druckbehältervorschriften an.
Fordern Sie anschließend die Unterlagen zurück: Schätzung des Kartuscheninhalts, genaue und verbindliche Druckabfallschätzungen, Angaben zu Gehäuseverlusten, Zeitplan für die Verbindung, Belastungsdaten des Aufbaus, Produktzertifizierungen und eine schematische Darstellung des Gesamtentwurfs.
Genau so erwirbt man ein Filtersystem anstelle eines Edelstahlbehälters mit aussagekräftiger Dokumentation.
