Bei 200 m³/h erscheint die Berechnung fast schon peinlich einfach, doch das Ergebnis kann von fünf Hochdurchflusselementen bis zu mehr als hundert Standardpatronen schwanken, sobald Viskosität, Schwebstoffe, Mikron-Filterfeinheit, Differenzdruck, Verschmutzungsreserve und Redundanz in die Berechnung einfließen.
Welche Nummer muss also auf der Bestellung stehen?
Meine Antwort ist unverblümt: Beginnen Sie bei der Verwendung von geprüften 60-Zoll-Hochdurchflusselementen mit vier Betriebskartuschen plus einer Reservekartusche – betrachten Sie die Anzahl von fünf jedoch als vorläufige Schätzung und nicht als endgültige Auslegung.
Diese Unterscheidung ist wichtig. Eine Angabe, die sich lediglich auf “200 m³/h” stützt, ist keine technische Berechnung. Es handelt sich um eine Verkaufsprognose, die sich einen Schutzhelm aufgesetzt hat.
Bei einer wasserähnlichen Flüssigkeit, mäßiger Sedimentbelastung und einem entsprechend ausgewählten Element mit großem Durchmesser (40 oder 60 Zoll) ergibt sich folgendes vertretbares vorläufiges Ergebnis für die Dimensionierung des Patronenfilters:
4 Betriebspatronen + 1 Reservepatrone = 5 eingebaute Patronen
Dabei wird davon ausgegangen, dass jede Einsatzpatrone einen korrigierten zulässigen Durchfluss von etwa 54 m³/h, was entspricht 900 l/min. Die Berechnung lautet:
200 m³/h ÷ 54 m³/h pro Patrone = 3,70 Patronen
Aufrunden:
N-Dienst = 4 Patronen
Fügen Sie dann eine betriebliche Redundanz hinzu:
N eingebaut = 4 + 1 in Reserve = 5 Kartuschen
Das ist die vereinfachte Überschrift. Die harte Wahrheit ist jedoch, dass eine als “High Flow” vermarktete Kartusche nicht automatisch eine Durchflussrate von 54 m³/h bei Ihrer Flüssigkeit erreicht.
Der endgültige Wert hängt von der tatsächlichen Differenzdruck-Durchfluss-Kurve ab, nicht von der Angabe auf der Verpackung.
Für eine korrekte Berechnung eines Patronenfilters reicht die Pumpenfördermenge allein nicht aus. Wir benötigen mindestens folgende Angaben:
Der Leitfaden von Pall zur Auswahl von Polypropylenfiltern vom Januar 2024 folgt derselben Logik: Flüssigkeitstyp, Feststoffe, Viskosität, pH-Wert, Temperatur, Druck, Rückhaltegrad und Durchflussmenge werden alle als Parameter für die Dimensionierung herangezogen. Darin wird außerdem darauf hingewiesen, dass die empfohlenen Durchflusswerte darauf abzielen, die Lebensdauer des Filters zu optimieren – und nicht lediglich zu belegen, dass die Flüssigkeit physikalisch durch das Filterelement fließen kann. ([Pall][1])
Ich bin skeptisch gegenüber jedem Vorschlag, bei dem 200 m³/h durch einen Katalog-Höchstwert geteilt wird und es dabei belassen wird.
Der maximale Durchfluss ist ein hydraulischer Grenzwert. Der empfohlene Durchfluss ist ein Betriebswert. Der unter Verschmutzungsbedingungen nachhaltige Durchfluss ist eine ganz andere Größe.
Die Grundformel lautet:
N-Last = Ceiling(Q peak ÷ q zulässig)
Wo:
N-Dienst = Anzahl der gleichzeitig in Betrieb befindlichen KartuschenQ-Peak = Spitzen-Systemdurchfluss, nicht nur der durchschnittliche Produktionsdurchflussq zulässig = korrigierter zulässiger Durchfluss pro KartuscheDecke = immer auf das nächste ganze Element aufrundenDer zulässige Durchfluss der Kartusche sollte wie folgt berechnet werden:
q zulässig = q Referenzwert × K Viskosität × K Feststoffgehalt × K Mikrometer × K Temperatur × K Verschmutzung
Jeder Korrekturfaktor beträgt normalerweise 1,00 oder weniger.
Zum Beispiel:
72 m³/h0.7572 × 0,75 = 54 m³/hDann:
N-Dienst = Obergrenze(200 ÷ 54) = 4
Für N+1-Redundanz:
N installiert = N im Einsatz + 1 = 5
Der Faktor 0,75 ist keine universelle Konstante. Es handelt sich um eine technische Annahme für die Budgetierung in der Anfangsphase. Ein sauberer Kühlwasserkreislauf kann einen Wert näher bei 0,85 oder 0,90 rechtfertigen. Ein verschmutzter Oberflächenwasserstrom, eisenreiches Brunnenwasser, Fermentationsbrühe, harzhaltige Beschichtungen oder konzentrierte Aufschlämmungen können den Faktor in Richtung 0,50 – oder noch tiefer – drücken.
Betrachten Sie diese vorläufige Auslegungsgrundlage:
| Auslegungsparameter | Angenommener Wert |
|---|---|
| Normaler Durchfluss | 200 m³/h |
| Spitzenfluss | 200 m³/h |
| Flüssigkeit | Wasserähnliches Prozesswasser |
| Temperatur | 25 °C |
| Viskosität | Etwa 1 cP |
| Filterleistung | 5–10 µm |
| Feststoffbeladung | Mäßig |
| Referenzpatrone | 60-Zoll-Hochdurchflussformat |
| Empfohlene Durchflussmenge | 1.200 l/min |
| Kombinierter Korrekturfaktor | 0.75 |
| Redundanz | N+1 |
Zunächst muss der Systemdurchfluss umgerechnet werden:
200 m³/h × 1.000 ÷ 60 = 3.333 l/min
Den Durchfluss der Referenzkartusche korrigieren:
1.200 l/min × 0,75 = 900 l/min
Berechnen Sie die Dienstanzahl:
3.333 ÷ 900 = 3,70
Aufrunden:
4 Einsatzpatronen
Eine Standby-Position hinzufügen:
5 installierte Patronen
Eine Pall-Größentabelle vom Januar 2024 enthält Referenzwerte für hohe Durchflussraten, die von einigen hundert Litern pro Minute für kürzere Elemente bis zu einer empfohlenen Durchflussrate von etwa 1.200 l/min für das längste Hochdurchfluss-Format reichen. Diese Werte dienen als nützliche Anhaltspunkte, stellen jedoch keine übertragbaren Leistungsgarantien für Kartuschen anderer Hersteller dar.
Diese Warnung ist keine bloße juristische Floskel. Plissierte Hochdurchfluss-Filtermedien, schmelzgeblasene Tiefenfiltermedien, PP-Filtermedien mit abgestufter Dichte und kernlose Filterelemente können trotz ähnlicher Außenabmessungen drastisch unterschiedliche effektive Filterflächen und Druckverluste im sauberen Zustand aufweisen.
In der folgenden Tabelle wird eine 0,75 vorläufiger Korrekturfaktor anhand dokumentierter Referenzdurchflussraten und fügt dann eine Standby-Kartusche hinzu. Dies verdeutlicht, warum das Kartuschenformat wichtiger ist als die Nennlänge des Gehäuses.
| Kartuschenarchitektur | Referenzdurchfluss pro Element | Korrigierter Entwurfsablauf | Nennleistung bei 200 m³/h | Installiert mit N+1 | Meine Einschätzung |
|---|---|---|---|---|---|
| 60 Zoll, hoher Durchfluss | 1.200 l/min | 900 l/min | 4 | 5 | Bevorzugter Ausgangspunkt |
| 40 Zoll, hoher Durchfluss | 800 l/min | 600 l/min | 6 | 7 | Praktisch bei begrenzter Höhe |
| 30 Zoll, hoher Durchfluss | 400 l/min | 300 l/min | 12 | 13 | Mehr Dichtungen, Arbeitsaufwand und komplexere Schiffe |
| Standard-Kartusche, 30 Zoll | 40–90 l/min | 30–67,5 l/min | 50–112 | 51–113 | In der Regel wirtschaftlich unrentabel für den Haupteinsatz |
Die Referenzwerte stammen aus dem Auslegungsleitfaden 2024 und veranschaulichen die formatabhängige Kapazität; die tatsächlichen Auslegungswerte müssen anhand der medienspezifischen Durchflusskurve des ausgewählten Elements überprüft werden.
Schau dir die Auswahl an.
Fünf Elemente gegenüber 113 Elementen – das ist keine Frage der Rundung. Es handelt sich um eine völlig andere Filteranlage mit unterschiedlichen Gehäusedurchmessern, Rohrböden, Hebeanforderungen, Lagerbeständen, Dichtungsrisiken und Wartungsstunden.
A 152-mm-Polypropylen-Patronenfilter ohne Kern mit hohem Durchfluss für die Vorfiltration von Flüssigkeiten Lohnt es sich, diese Geometrie für ein System mit 200 m³/h in Betracht zu ziehen, da ein größerer Durchmesser die Anzahl der Elemente und den Platzbedarf des Gehäuses verringern kann?.
Aber der Durchmesser allein sagt noch nichts aus.
Bevor Sie eine Stückzahl von fünf akzeptieren, fordern Sie vom Hersteller Folgendes an:
Für den Einsatz bei stärkeren Sedimentablagerungen, Jumbo-Sedimentfilterpatronen aus schmelzgeblasenem PP in den Partikelgrößenbereichen von 1–50 µm können vor Membranen oder empfindlichen Prozessanlagen eine nützliche Tiefenfiltration gewährleisten. Das aufgeführte Sortiment umfasst Längen von bis zu 60 Zoll, Standarddurchmesser von etwa 60–65 mm, Jumbo-Durchmesser von etwa 110–115 mm, eine PP-Konstruktion sowie eine maximale Betriebstemperatur von 80 °C.
Der maximale Differenzdruck des Produkts sollte jedoch keinesfalls mit seinem normalen Austauschzeitpunkt verwechselt werden.
Meine feste Regel: Auslegung auf nutzbare Schmutzbeladungskapazität, nicht auf Überlebensdruck.
Eine Kartusche, die konstruktionsbedingt einem Differenzdruck von fast 3 bar standhalten kann, kann dennoch schon lange vor Erreichen dieses Wertes wirtschaftlich unrentabel werden. Die Pumpkosten steigen, die Dichtungen werden stark beansprucht, das Risiko eines Bypasses nimmt zu, und die Produktion wird anfällig für plötzliche Druckspitzen.
Bei 200 m³/h:
Q = 200 ÷ 3.600 = 0,0556 m³/s
Die durch den Filterdruckunterschied verbrauchte Hydraulikleistung beträgt:
P = Q × ΔP
Für jedes weitere 1 bar, bzw. 100.000 Pa, über das Filtersystem:
P (hydraulisch) = 0,0556 × 100.000 = 5,56 kW
Bei 75%-Pumpenwirkungsgrad:
P elektrisch = 5,56 ÷ 0,75 = 7,41 kW
Bei 8.000 Betriebsstunden pro Jahr:
7,41 × 8.000 = 59.280 kWh/Jahr
Bei einem Beispielpreis für Strom von 1 TP 4 T 0,10/kWh, dass dieser überflüssige 1 bar ungefähr kostet:
59.280 × $0,10 = $5.928 pro Jahr
Das gilt für ein System.
Dabei bleiben Leistungsgebühren, Motorverluste außerhalb des angenommenen Wirkungsgrads, Produktionsunterbrechungen, Arbeitskosten und eine verkürzte Lebensdauer der Elemente unberücksichtigt. Eine kostengünstige Kartusche, die unter dauerhaft hohem Differenzdruck betrieben wird, kann sich als die teurere Variante erweisen.
Ich würde lieber einen zusätzlichen Patronenplatz kaufen, als vier Patronen dazu zu zwingen, nahe an ihrer hydraulischen Belastungsgrenze zu arbeiten.

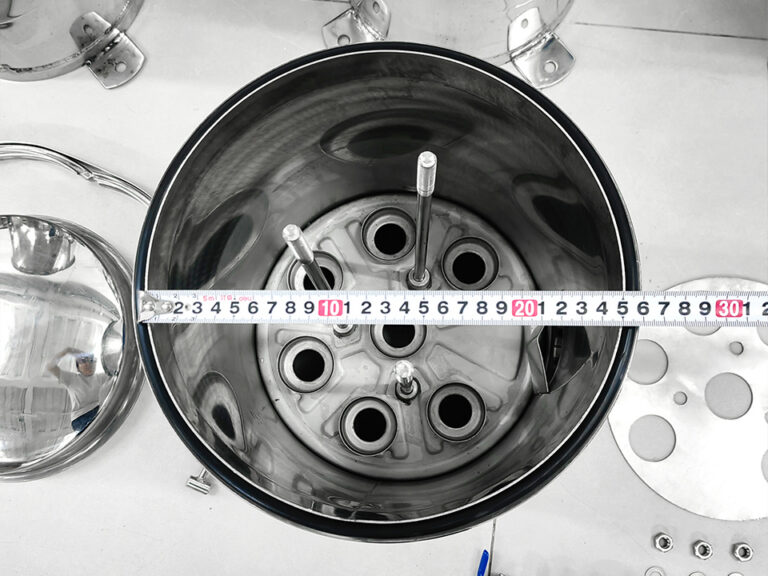

Sobald die Anzahl der Filterpatronen feststeht, müssen bei der Dimensionierung des Mehrpatronen-Filtergehäuses folgende Aspekte berücksichtigt werden:
Bei 200 m³/h beträgt der Volumenstrom ungefähr 0,0556 m³/s.
Ein innerer Durchflussquerschnitt von etwa DN150 kann eine Strömungsgeschwindigkeit von etwa 3 m/s, je nach der tatsächlichen Rohrstärke. Ein DN200-Anschluss liegt näher bei 1,8 m/s. Ein größerer Anschluss bedeutet in der Regel geringere lokale Verluste und eine schonendere Verteilung, wobei die Auswahl der Düsen jedoch weiterhin den Rohrleitungsnormen der Anlage und der zulässigen Strömungsgeschwindigkeit entsprechen muss.
Eine schlechte Verteilung macht eine ansonsten korrekte Dimensionierung der Patronenfilter zunichte. Die dem Einlass am nächsten gelegenen Elemente werden überproportional mit Feststoffen belastet, verschmutzen als erste und lassen die übrigen Patronen unterausgelastet erscheinen. Die Betreiber machen dann die Qualität der Patronen dafür verantwortlich, obwohl der eigentliche Fehler in der Hydraulik des Behälters liegt.
A Einkartuschengehäuse aus Edelstahl 304/316 für 10- bis 40-Zoll-Elemente ist als Hauptfilter mit einer Leistung von 200 m³/h nicht geeignet. Er kann jedoch gut in einer Probenahmeschleife, einer Pilotleitung, einem chemischen Nebenstrom, einem Schutzzweig für Messgeräte oder als abschließende Feinfilterstufe eingesetzt werden.
Dort gehört ein Einzelgehäuse hin.
Die aussagekräftigsten Erkenntnisse aus dem Jahr 2024 besagen nicht: “Man sollte immer fünf Kartuschen einbauen.” Sie besagen vielmehr, dass die Filterleistung als ganzheitliches System bewertet werden muss.
Im Rahmen des vom US-Energieministerium am 21. August 2024 veranstalteten Fachaustauschs zum Thema Wasserqualität und Wasserwiederverwendung in der Industrie wurde das automatisierte Filterprojekt von Nissan vorgestellt, das Berichten zufolge Einsparungen in Höhe von 48,6 Millionen Gallonen Wasser pro Jahr durch die Abschaffung von Spülverfahren mit Einmaldurchlauf. Die Erkenntnis geht über die Schlagzeilenzahl hinaus: Der Nutzen der Filtration ergab sich aus Automatisierung, Wiederverwendungsstrategien und Prozessintegration – nicht aus dem Kauf einzelner Filterelemente.
Der Leitfaden von Pall für 2024 weist auf einen weniger offensichtlichen, aber ebenso wichtigen Punkt hin: Die empfohlenen Durchflussraten für Filterpatronen sind Richtwerte zur Optimierung der Filterlebensdauer, während die Druckverlustwerte dem jeweiligen Produktdatenblatt entnommen werden müssen. Der im Katalog angegebene Durchfluss ist daher ein Ausgangswert und keine endgültige Anzahl an Filterpatronen.
Und die Akzeptanzlücke ist nach wie vor groß. Die EPA berichtete, dass im Jahr 2024 weniger als 2%-Projekte im Rahmen des Programms „USDA Rural Development“ enthielt eine Komponente zur Wasserwiederverwendung, obwohl die Wiederverwendung für entsprechende Darlehen und Zuschüsse in Frage kommt. Ich werte dies als Beleg dafür, dass die Branche nach wie vor zu wenig in integrierte Wassersysteme investiert, während sie zu viel Geld für reaktive Instandhaltung ausgibt.
Ein Lieferant kann anhand der Angaben “Wasser, 200 m³/h, 5 Mikrometer” keine verlässliche Angabe zur Anzahl der Kartuschen machen.”
Senden Sie eine ordnungsgemäße Konstruktionsgrundlage:
| Erforderliche Daten für die Angebotsanfrage | Warum sich die Größenangaben ändern |
|---|---|
| Normaler und Spitzenfluss | Bestimmt die hydraulische Leistung und den Regelbereich |
| Temperaturbereich | Änderungen hinsichtlich Viskosität, Dichtungen und Mediengrenzen |
| Viskosität | Wirkt sich direkt auf den reinen Differenzdruck aus |
| TSS in mg/l | Zeigt die Laderate an |
| Partikelgrößenverteilung | Zeigt an, ob eine Tiefen- oder Oberflächenfiltration geeignet ist |
| Nominale oder absolute Bewertung | Verhindert falsche Mikron-Äquivalenz |
| Erforderlicher Wirkungsgrad | Definiert die tatsächliche Entfernungsleistung |
| Maximaler Reinigungs-ΔP | Erhält die nutzbare Ladekapazität |
| Anschluss ΔP | Steuerung des Austauschs von Sätzen |
| Erforderliche Betriebsstunden | Rechnet die Belastung in die erwartete Lebensdauer um |
| Chemische Zusammensetzung und pH-Wert | Ermittelt die Kompatibilität von PP, SUS304, SUS316L und Dichtungen |
| Redundanzphilosophie | Legt die Betriebsart fest: „Duty“, „Standby“ oder „Duplex“ |
Keine Daten, kein Vertrauen.
Und ich würde jede feste Zusage zur Lebensdauer einer Kartusche ablehnen, die nicht auf repräsentativen Flüssigkeitstests oder fundierten Daten zur Schadstoffbelastung basiert. Eine Kartusche kann in stabilem, geklärtem Wasser sechs Wochen lang halten, nach einer Tankreinigung hingegen nur noch sechs Stunden.
Die Dimensionierung von Patronenfiltern für eine Anlage mit 200 m³/h ist ein technischer Prozess, bei dem der maximale Auslegungsdurchfluss durch den nachgewiesenen zulässigen Durchfluss pro Patrone geteilt wird, wobei Korrekturen hinsichtlich Viskosität, Schwebstoffen, Mikron-Feinstgrad, Druckabfall, Verschmutzungsreserve, Betriebstemperatur und Redundanz, gefolgt von einer Aufrundung auf eine praktikable Konfiguration mit mehreren Filterpatronen im Gehäuse.
Für eine korrigierte Durchflussleistung von 54 m³/h pro Kartusche benötigt das System vier Betriebskartuschen. Durch Hinzufügen einer Reserveposition ergibt sich ein Gehäuse für fünf Kartuschen.
Ein Filtersystem mit einer Leistung von 200 m³/h benötigt in der Regel etwa vier Betriebspatronen sowie eine Reservepatrone, da sichergestellt ist, dass 60-Zoll-Hochdurchflusselemente nach Korrektur jeweils etwa 900 L/min sicher bewältigen können; bei Standardpatronen können Dutzende erforderlich sein, sodass die endgültige Anzahl anhand der produktspezifischen Differenzdruck- und Durchflusskurven ermittelt werden muss.
Bei verschmutztem Wasser oder im sparsamen Betrieb kann die Anzahl auf sechs Betriebselemente plus ein Reserveelement ansteigen. Fünf ist daher ein solider Ausgangspunkt für die Budgetplanung, jedoch keine bedingungslose Garantie.
Die optimale Kartuschengröße für 200 m³/h ist in der Regel ein Format mit großem Durchmesser und hohem Durchfluss (40 oder 60 Zoll), da dadurch die Anzahl der Elemente, der Behälterdurchmesser, der Aufwand für den Austausch sowie die Anzahl der Dichtstellen reduziert werden – vorausgesetzt, dass die Filtermedien, Mikron-Einstufung, die chemische Zusammensetzung, die Temperatur und der saubere Differenzdruck mit dem tatsächlichen Flüssigkeits- und Verunreinigungsprofil übereinstimmen.
Ein 60-Zoll-Format weist in der Regel die geringste Elementanzahl auf. Eine 40-Zoll-Ausführung kann vorteilhafter sein, wenn die Deckenhöhe, der Hubfreiraum oder die handhabungstechnischen Einschränkungen des Bedieners die Auslegung des Behälters bestimmen.
Die Anzahl der Kartuschen wird berechnet, indem der Systemdurchfluss in die gleichen Einheiten wie die Nennleistung der Kartusche umgerechnet wird, der Spitzendurchfluss durch den korrigierten zulässigen Durchfluss pro Element geteilt und aufgerundet wird und anschließend eine Auslegungsreserve oder eine N+1-Reserveposition hinzugefügt wird, damit das Gehäuse den Durchfluss auch bei Verschmutzung, Wartungsarbeiten oder abnormaler Feststoffbelastung gewährleisten kann.
Bei einem Systemdurchfluss von 3.333 l/min und einem korrigierten Kartuschen-Durchfluss von 900 l/min ergibt sich ein Wert von 3,70. Runden Sie auf vier Arbeitskartuschen auf und fügen Sie dann die erforderliche Redundanz hinzu.
Ein Ein-Kartuschen-Gehäuse ist als Hauptfilter für 200 m³/h nicht geeignet, da ein herkömmliches 10- bis 40-Zoll-Element diese Durchflussleistung nicht bei einem akzeptablen Druckabfall bewältigen kann; es kann jedoch weiterhin als Vorsteuerkreis, Probenahmeleitung, chemischer Nebenstrom oder nachgeschaltete Feinfilterung dienen.
Für den Hauptbetrieb sind ein Behälter mit mehreren Kartuschen und einer angemessenen Verteilung, ein Gehäuse mit hohem Durchfluss oder mehrere parallel geschaltete Gehäuse erforderlich. Eine Duplex-Anordnung kann ebenfalls sinnvoll sein, wenn ein unterbrechungsfreier Betrieb unerlässlich ist.
Senden Sie nicht nur den Durchflusswert.
Geben Sie die Zusammensetzung der Flüssigkeit, die Temperatur, die Viskosität, den Gesamtfeststoffgehalt (TSS), die Partikelverteilung, den Mikron-Wirkungsgrad, den Betriebsplan, den zulässigen Differenzdruck, die bevorzugte Kartuschenlänge, das Gehäusematerial und die Anforderungen an die Redundanz an.
Für einen vorläufigen Haushaltsplan beginnen Sie mit fünf 60-Zoll-Hochdurchfluss-Filterpatronen: vier im Betrieb und eine in Bereitschaft. Fordern Sie bei der Beschaffung die Durchflusskurve an, berechnen Sie die korrigierte Kapazität, überprüfen Sie die Strömungsgeschwindigkeit an der Düse und lassen Sie sich den erwarteten Differenzdruck im sauberen Zustand schriftlich bestätigen.
Alles andere ist reine Spekulation.
