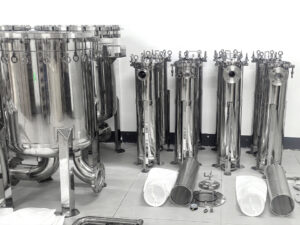

Guangzhou Lvyuan Water Purification Equipment Co., Ltd. ist ein 2009 gegründeter Hersteller von Industriefiltern, der Edelstahl-Filtergehäuse, Edelstahl-Sterilwassertanks, Filterelemente, Filterbeutel, Ultra-Polymer-Materialien und Sinterfilterprodukte entwickelt und herstellt. Käufer entscheiden sich für Lvyuan wegen des OEM/ODM-Supports, der ISO9001-Qualitätskontrolle und der Zertifizierungen in mehreren Ländern.
Ich behaupte, dass die Lebensdauer von Filterpatronen in der Regel als ordentliche Zahl vermarktet wird - 3 Monate, 6 Monate, 10.000 Liter -, während die wirkliche Lösung ein bewegliches Ziel ist, das sich aus dem Durchflusspreis, den zurückgehaltenen Feststoffen, der Dicke, der Porenstruktur, der Temperatur, der Disziplin des Bedieners und einer unschönen Variable zusammensetzt, die niemand haben will: der tatsächlichen Staubbelastung.
Warum kaufen die Betriebe dann immer noch Filter nach der Flugblattmethode?
Denn Broschürenmathematik ist einfach. Bereichsmathematik ist es nicht. Die Flächenberechnung ist jedoch der einzige Punkt, der verhindert, dass eine Reinigungsleitung an einem Freitagabend verstopft, vor allem, wenn die Kartusche eine Pumpe, eine Membranschicht, eine Entlüftung für sterilisierte Luft, ein medizinisches Absaugsystem, eine pneumatische Absaugung oder ein nachgeschaltetes Aufhellungssystem abschirmt.
Die Lebensdauer einer Filterpatrone ist die wertvolle Betriebsdauer, bevor eine Patrone zu voll, zu begrenzt, zu infiziert oder zu risikoreich wird, um die erforderliche Zirkulation und Qualität zu gewährleisten.
Dies kann gemessen werden an Stunden, m3, Liter, Lose, oder Druckstoss. Ich bevorzuge m3 für Flüssigkeitssysteme und Stunden für Luft-, Gas-, Entlüftungs- und Intervallbetriebssysteme. Die harte Wahrheit: Die Zeitplanung ist in der Regel die schwächste Dimension.
Eine Patrone, die 90 Tage lang in einem ordentlichen Schlupfloch steht, kann immer noch gut sein. Eine Patrone, die 30 NTU Wasser mit Eisen, Ton, Biofilm und reduzierendem Öl filtert, könnte schon vor dem Mittagessen tot sein.
Aus diesem Grund ist die Lebensdauer der Filterpatrone keine “Produkteigenschaft”. Sie ist ein Verfahrensergebnis.
Ein Beispiel dafür ist ein gesinterter PE-Polyethylenfilter für Flüssigkeiten kann sich tatsächlich anders verhalten als eine plissierte PP-Tiefenpatrone, da Porengeometrie, Oberfläche, Medienkompression und aufrechterhaltene Feststoffzirkulation unterschiedlich sind. Das Gleiche gilt für eine gesintertes Kupferpulver Filter Sie werden in Gas-, Öl-, pneumatisch betriebenen oder Hochtemperaturanwendungen eingesetzt. Metallmedien können Missbrauch tolerieren, der Polymermedien sicherlich verformen oder blind machen würde, haben aber dennoch eine begrenzte Belastungskurve.
Nachstehend finden Sie die Standardberechnung für die Lebensdauer von Filterpatronen:
Patronenlebensdauer in m3 = funktionale Schmutzaufnahmekapazität ÷ ankommender Feststoffschwerpunkt
In sinnvollen Einheiten:
Lebensmenge = DHC/ TSS
Wo:
DHC = Schmutzaufnahmekapazität, normalerweise in Gramm TSS = Gesamtschwebstoffe, typischerweise g/m3 m3 Leben = geschätzte Kubikmeter vor dem Ersatz
Und dann:
Lebensdauer in Stunden = geschätzte m3 Leistung ÷ Umlaufpreis in m3/h
Einfach? Ja.
Gefährlich? Auch ja.
Die Schmutzaufnahmekapazität wird häufig unter regulierten Laborbedingungen untersucht, wobei typische Bits, eine gleichmäßige Zirkulation, sauberes Wasser und eine sichere Temperatur verwendet werden. Ihre Anlage könnte die Patrone mit Stärkestrafen, Korrosion, Kalziumkarbonat, Algenstücken, aufgewirbeltem Kohlestaub, Polyethylenpulver oder rostfreien Aufhellungsablagerungen füttern. Diese Feststoffe verpacken die Medien nicht gleichmäßig.
Eine 2023 in Scientific Reports durchgeführte Untersuchung von Filterelementen im Bereich Grenzstationen ergab nach einer sechsmonatigen Untersuchungsdauer, dass ein Nanofilter mit 19 zusätzlichen Falten die Gasströmungsspannung aufrechterhielt und gleichzeitig mehr Partikel abfing als ein herkömmlicher Filter. Das ist die Komponente, auf die Käufer Wert legen sollten: Faltenmaterial und Medienstruktur können sowohl das Packungsverhalten als auch die Druckstabilität verändern, nicht nur kleine Mikronzahlen.
Wenn Sie Wasser, Lösungsmittel, Getränke, Galvanik, RO-Vorbehandlungswasser, Kühlmittel oder Prozessflüssigkeiten filtern, ist m3 die ehrliche Sprache.
Nachfolgend finden Sie ein Arbeitsbeispiel.
Eine Kartusche hat eine funktionale Schmutzaufnahmefähigkeit von 120 g. Eingehende Flüssigkeit umfasst 8 mg/L Schwebestoffe.
8 mg/L umwandeln:
8 mg/L = 8 g/m3
Dann:
120 g ÷ 8 g/m3 = 15 m3
Wenn die Zirkulation 2 m3/h:
15 m3 ÷ 2 m3/h = 7,5 Stunden
Diese Zahl fühlt sich hart an. Aber gut. Tatsache ist häufig.
Fügen Sie nun ein Sicherheitselement hinzu. Ich kürze den Kostenvoranschlag im Allgemeinen um 25- 40% es sei denn, der Verbraucher verfügt über konstante Labordaten über eine Reihe von Sets. Um sicherzustellen, dass 15 m3 theoretische Lebensdauer zustande kommen 9- 11 m3 geplante Lebensdauer. Das ist der Unterschied zwischen planmäßiger Instandhaltung und einer als Pech getarnten Abschaltung.
Für winzige Komponenten, wie z. B. gesinterte durchlässige PE PP-Filterscheiben, Die m3-Zahl mag zwar winzig sein, aber die Logik stimmt überein: nutzbare Porenmenge, Schadstoffbelastung, Belastungsgrenze und Rückhaltebedarf bestimmen den Ersatzpunkt.
Die Lebensdauer der Filterpatrone in Stunden ist die Betriebszeit, bevor die Patrone bei einem bekannten Verpflichtungszyklus, Druckabfallschwelle und Schadstoffbelastungsproblem ihre Austauschgrenze erreicht.
Luft- und Gassysteme sind heimtückisch. Eine Patrone kann 2.000 Betriebsstunden laufen, aber nur 300 belastete Betriebsstunden aufweisen. Oder das Gegenteil: Ein unordentlicher Kompressoreinlass kann die Medien ständig bestrafen, während das Wartungsprotokoll vorgaukelt, dass absolut nichts passiert ist.
Bei pneumatisch betriebenen Schalldämpfern, Entlüftern, Staubsaugersystemen und medizinischen Saugfiltern müssen die Stunden an die realen Lösungsbedingungen gebunden sein. A Kunststoff-Schalldämpfer pneumatisch angetriebener Schnellentlüftungsschalldämpfer ist zwar keine klassische Flüssigkeitspatrone, aber es gelten dieselben Vorsichtsmaßnahmen: Staub, Ölnebel, Feuchtigkeit und Gegendruck verändern die Wirkung des Elements nach und nach.
Und in der medizinischen Absaugung? Kein Denken. A Gesinterter medizinischer PE-Filter können für Entlüftung, Reinigung und selbstdichtendes Verhalten gewählt werden, aber der Ersatz muss der Gefahr folgen, nicht dem Optimismus. Wenn biologische Flüssigkeiten, Aerosole oder das Risiko einer Kreuzkontamination in den Raum gelangen, ist die Frage “Kann es sich noch bewegen?” ebenfalls winzig.
Die Differenzspannung ist der Unterschied zwischen dem Druck vor und hinter dem Filter. Sie steigt, wenn die zurückgehaltenen Feststoffe die Poren verstopfen, das Medium zusammendrücken oder die Zirkulationswege einschränken.
In der Praxis gibt der Spannungsabfall Aufschluss darüber, was die Verkaufsliteratur nicht kann. Eine Filterreferenz verdeutlicht, dass der Spannungsabfall in der Patrone zunimmt, wenn sich Schmutz ansammelt und die Patrone immer widerstandsfähiger wird, während der Druckabfall auf dem Grundstück annähernd konstant bleibt, wenn die Umlaufgeschwindigkeit und die Flüssigkeitsdichte konstant bleiben. Sie bietet zusätzlich die Standard-Systemgleichung: ΔP = ΔP-Kartusche + ΔP-Immobilien.
Diese Unterscheidung ist problematisch.
Wenn der Gesamtdruck von 0,2 bar auf 1,2 bar ansteigt, sollten Sie nicht sofort die Kartusche kritisieren. Untersuchen Sie die Immobilienanschlüsse, Durchflussspitzen, Viskositätsänderungen, Lufteinschlüsse, verstopfte stromabwärts gelegene Absperrvorrichtungen, kaputte Medien, Verunreinigungen und das Verhalten der Pumpe.
Wenn der ΔP-Wert jedoch allmählich ansteigt, während das Volumen verfeinert wird, ist die Lebensdauer der Filterpatrone in der Tat schnell verbraucht.
Ein Zeitplan für den Austausch von Filterpatronen sollte auf der Verringerung der Belastung, der verarbeiteten Menge, der hohen Qualität des Artikels, der Bedrohung durch die Charge und dem Bewertungshintergrund basieren - nicht allein auf der Zeitplanung.
Ich mag vier Auslöser:
Erstens: Einrichtung einer optimal ΔPMehrere Flüssigkartuschensysteme ersetzen bei 1,5- 2,5 bar Differenzdruck, Der richtige Wert hängt jedoch von der Einstufung des Gehäuses, der Auslegung der Kartusche, der Abdichtung, dem Umlaufbedarf und der Gefahr des Verfahrens ab.
Zweitens, setzen Sie eine optimaler m3-Durchsatz. Dies ist Ihr geplantes Ersatzvolumen.
Drittens: Einrichtung einer Qualitätsauslöser. Trübung, Partikel, mikrobielles Ergebnis, Trübung, Leitfähigkeitsänderung oder Fouling der nachgeschalteten Membran können den Lauf beenden, bevor die Belastung abnimmt.
4., hat eine Gefahrenauslöser. Saubere und sterile, medizinische, labortechnische, pharmazeutische und hochreine Systeme dürfen nicht versagen.
Das regulatorische Klima bewegt sich genau in die gleiche Richtung: weniger Gründe, noch mehr Beweise. Die Durchsetzungsergebnisse der EPA für das Geschäftsjahr 2024 melden über 1.800 abgeschlossene zivilrechtliche Verfahren, mehr als 8.500 Bewertungen, $ 1,7 Milliarden an Geldbußen, und 227 Millionen Pfund an Verschmutzung in belasteten Gemeinden beseitigt. Das ist keine Statistik für Filterpatronen, sondern eine Warnung an alle Anlagen, die das Abflusswasser als Wartungsaufgabe behandeln.
| Umstand | Verwendung m3 | Nutzungsdauer Stunden | Ersatzauslöser I Treuhandfonds Der größte Teil der | Typischer Fehler |
|---|---|---|---|---|
| Vorfiltration von Flüssigkeiten | Ja | Häufig | ΔP + verarbeitete Menge | Nur Kalendermonate verwenden |
| RO-Vorbehandlung | Ja | Ja | SDI/Trübung + ΔP | Warten, bis Membranverschmutzung auftritt |
| Medizinischer Absaugfilter | Manchmal | Ja | Kontaminationsgefahr + Merkmal | Umgang mit selbstdichtenden Filtern wie bei normalen Entlüftungen |
| Pneumatisch angetriebener Auspuffschalldämpfer | Nein | Ja | Gegendruck + Geräusch-/Strommodifikation | Blick über den Ölnebel |
| Laborpipette Vorschlag Filter | Nein | Ja/Chargenware | Kontaminationssicherheit | Wiederverwendung über das bestätigte Protokoll hinaus |
| Stahlpulver/Sintergasfilter | Häufig | Ja | ΔP + reinigende Heilung | Die Annahme, dass reinigungsfähig unsterblich bedeutet |
| Prozessaufhellungspatrone | Ja | Ja | höchste Produktqualität + ΔP | Verlassen Sie sich allein auf die geringe Mikronzahl |
Nehmen wir an, Sie haben eine Flüssigkeitsleitung:
Fluss: 5 m3/h TSS: 12 mg/L Patrone funktionsfähig DHC: 300 g Start ΔP: 0,18 bar Ersetzen Sie ΔP: 1,5 bar
TSS transformieren:
12 mg/L = 12 g/m3
Berechnen Sie die akademische Lebensdauer:
300 g ÷ 12 g/m3 = 25 m3
Bestimmen Sie die Stunden:
25 m3 ÷ 5 m3/h = 5 Stunden
Wenden Sie nun einen 30%-Sicherheitsaspekt an:
25 m3 × 0,70 = 17,5 m3
17,5 m3 ÷ 5 m3/h = 3,5 Stunden
Das ist Ihr erster Vertretungsplan. Nicht Ihr letzter Stundenplan. Ihr allererster.
Führen Sie drei Zyklen durch. Klebeband ΔP jede halbe Stunde. Schritt Trübung oder Bitanzahl vor und nach der Patrone. Wenn die Patrone bei 14 m3 einen Druck von 1,5 bar erreicht, beträgt Ihr echter Zeitplan nicht 17,5 m3. Es sind 14 m3 abzüglich Ihres Bedrohungspuffers.
Das ist der Punkt, an dem ich mich normalerweise über die Einkaufsabteilungen ärgere. Sie wollen die billigste Patrone. Ich wünsche mir die Patrone, die den Wartungszeitplan langweilig macht.
Die Mikronzahl informiert Sie über das Partikelrückhalteverhalten bei einem bestimmten Testproblem; sie sagt jedoch nichts über die Lebensdauer der Patrone, die Schmutzaufnahmekapazität, die Umlaufstabilität, die chemische Verträglichkeit oder den Zeitpunkt des Austauschs aus.
Eine 5 μm-Kartusche mit geringerer Oberfläche kann schneller abfließen als eine 1 μm-Kartusche mit viel besserer Faltengeometrie und höherer Fülltiefe. Eine kleine 10-μm-Kartusche kann genügend Feinstoffe durchlassen, um eine nachgeschaltete Membranschicht zu ruinieren. Ein sehr effizienter Absolutfilter kann sehr früh blind werden, wenn die eintretende Flüssigkeit gelatinöse organische Stoffe enthält.
Aus diesem Grund muss die Kapazität der Filterpatrone in m3 mit dem Zufuhrstrom verglichen werden.
Für Labor- und medizinverwandte Komponenten, wie z. B. durchlässige PE-Filter für gefilterte Pipettenspitzen, Die Ersatzlogik lautet nicht einfach “Wie viel Staub kann er fassen?”. Sie lautet auch: “Welches Verschmutzungshindernis ist erforderlich, und welche Ausfallart ist unerwünscht?”
Im Jahr 2024 legte die EPA strengere Kriterien für die Abwassereinleitung für kohlebefeuerte Kernkraftwerke unter 40 CFR Teil 423, Die EPA hat eine Reihe von Maßnahmen ergriffen, die sich auf Abwässer aus der Rauchgasentschwefelung, Wasser aus dem Transport von Bodenasche, wiederkehrendes Sickerwasser aus der Verbrennung und traditionelle Abwässer beziehen. Die EPA schätzt, dass diese Maßnahme die Einleitung von Schadstoffen um etwa 660 Millionen bis 672 Millionen zusätzliche Pfund pro Jahr.
Warum wird das in einem kurzen Artikel über Patronenhülsen erwähnt?
Denn die Möglichkeiten der Reinigung werden nach und nach in die Konformitätssysteme integriert. Wenn eine Kartusche vor der Verkostung, Vorbehandlung, Einleitung, Wiederverwendung oder Aufbereitung verwendet wird, wird der Zeitplan für den Austausch Teil der Nachweiskette. Die 2024 Tidy Water Act Methods Update Guideline erklärt ebenfalls Verfahren, bei denen Proben gefiltert und chemisch angepasst werden, einschließlich der Analyse von hexavalentem Chrom bei pH 9- 9.5 im Zusammenhang mit Industrieabwässern.
Kein Prüfer interessiert sich dafür, dass Ihr Verkäufer eine “lange Nutzungsdauer” versprochen hat. Ihn interessiert, was Ihre Dokumente belegen.
Bevor Sie die ungefähre Lebensdauer der Filterpatrone abschätzen, sollten Sie diese Zahlen akkumulieren:
Zufluss TSS in mg/L Durchflussmenge in m3/h Start ΔP in bar oder psi Optimal aktiviert ΔP. Schmutzaufnahmefähigkeit der Patrone in g Dicke der Flüssigkeit in cP Temperatur in ° C Erforderliche Mikronzahl und Beta-Anteil Gehäuseausführung und Patronenmaterial Sollmenge oder täglicher Durchsatz Reinigungszyklus, falls wiederverwendbar Ausfallpreis pro Stunde
Zwingen Sie den Anbieter dann, eine Frage zu beantworten:
Bei welchem Prüfungsproblem wurde die Schmutzaufnahmefähigkeit gemessen?
Wenn sie nicht ansprechen können, stufen Sie die Nummer herunter. Ich bin streng. Eine schmutzige Nummer, die ehrlich identifiziert wird, ist viel besser als eine polierte Nummer ohne jeden Prüfungsansatz dahinter.
Die Lebensdauer der Filterpatrone wird bestimmt, indem die nutzbare Schmutzaufnahmekapazität durch die Konzentration der eintretenden Verunreinigungen geteilt und die so behandelte Menge durch den Preis der Zirkulation geteilt wird, um m3 in Betriebsstunden umzurechnen. Die Schätzung sollte mit Hilfe von Druckabfalldaten, Produktqualitätsprüfungen und einem Sicherheitselement auf der Grundlage des Verfahrensrisikos korrigiert werden.
Formel:
Lebensdauer in m3 = Schmutzaufnahmefähigkeit ÷ Feststoffkonzentration
Lebensdauer in Stunden = Lebensdauer in m3 ÷ Durchflusspreis
Die reguläre Lebensdauer einer Filterpatrone ist die Betriebsdauer, die eine Patrone die erforderliche Zirkulation, den Spannungsabfall und die Reinigungsqualität aufrechterhalten kann, bevor sie ersetzt werden muss, und sie kann von Minuten in unsauberen Prozessflüssigkeiten bis zu Monaten in sauberen Lösungen reichen. Die richtige Lebensdauer hängt von der Menge der Verunreinigungen, der Durchflussrate, der Medienfläche, der Dicke und der Risikobeständigkeit ab.
Für die industrielle Flüssigkeitsfiltration würde ich die Lebensdauer einer Anlage eher als m3 bei angemessenem ΔP behandelt als “drei Monate”. 3 Monate sagen mir fast gar nichts.
Die Lebensdauer von Filterpatronen sollte bei Flüssigkeitssystemen in m3 und bei Luft-, Gas-, Entlüftungs-, pneumatisch betriebenen oder intermittierend arbeitenden Systemen in Stunden geschätzt werden, obwohl einige kommerzielle Verfahren beides erfassen sollten. Die beste Statistik ist diejenige, die der tatsächlichen Verunreinigungsbelastung entspricht und den Austausch vor einer Belastung oder einem Qualitätsverlust vorhersagt.
Bei einem Flüssigkeitsvorfilter ist m3 normalerweise sauberer. Bei einer klinischen Absaugung sind die Betriebsstunden und die Kontaminationsrisiken besonders wichtig.
Die Verringerung der Ersatzspannung ist die optimale Differenzspannung, bei der die Kartusche noch sicher laufen kann, die erforderliche Zirkulation aufrechterhalten wird und die Qualität der nachgeschalteten Werkzeuge oder Artikel gesichert ist. Mehrere industrielle Flüssigkeitssysteme verwenden ein funktionales Ersatzband von etwa 1,5 bis 2,5 bar, aber der entsprechende Wert muss sich aus der Kartusche, dem Grundstück und den Prozessbeschränkungen ergeben.
Kopieren Sie nicht den ΔP-Grenzwert einer weiteren Anlage, es sei denn, Sie haben zusätzlich deren Flüssigkeit, Gehäuse, Durchflusspreis, Temperaturniveau und Schadstoffprofil kopiert.
Eine Kartusche hört früher als erwartet auf zu funktionieren, wenn die echten Prozessbedingungen härter sind als die Prüfbedingungen des Vertreibers, was typischerweise darauf zurückzuführen ist, dass Verunreinigungsfokus, Fragmentform, Viskosität, biologisches Wachstum, Öl, Temperaturniveau oder Umlaufzyklen den Füllwiderstand erhöhen. In der Regel gehen die Anbieter von saubereren, gleichmäßigeren und besser regulierten Bedingungen aus, als es die tatsächliche Produktion zulässt.
Im Klartext: Ihr Feed-Stream ist wahrscheinlich hässlicher als der Verkaufsprospekt.
Wenn Sie die Lebensdauer von Filterpatronen für Flüssigkeits-, Gas-, pneumatisch betriebene, medizinische oder OEM-Filterbaugruppen abschätzen wollen, beginnen Sie mit der Formel - aber hören Sie nicht damit auf. Geben Sie Ihre Zirkulationsrate, die Art der Flüssigkeit, Informationen über Verunreinigungen, die angestrebte Mikronzahl, die Grundstücksgröße und die Begrenzung der Wechselbeanspruchung an und entwickeln Sie die Routine auf der Grundlage der tatsächlichen Füllvorgänge und nicht der Unsicherheit.
