Doch wenn es zu einem Filterbeutelbruch kommt, wird der Vorfall im Wartungsprotokoll in der Regel zu etwas Harmlosem heruntergespielt: “unerwarteter Bruch”, “Bedienerfehler”, “typischer Verschleiß” oder mein persönlicher Favorit “Materialermüdung” – was oft nur eine höfliche Umschreibung dafür ist, dass niemand die Belastung, die chemischen Einflüsse, die Befestigungsfestigkeit oder den unsachgemäßen Reinigungsvorgang überwacht hat, bis das Absauggerät begann, Feststoffe stromabwärts auszustoßen.
Was hat also als Erstes nicht mehr funktioniert?
Das ist die heikle Frage. Denn der Ausfall eines Filterbeutels ist kein Einzelfall. Es handelt sich um eine Kettenreaktion. Der Beutel reißt, weil der Käfig verbogen ist. Der Käfig ist verbogen, weil der letzte Verschluss in Eile vorgenommen wurde. Die Differenzspannungsspitzen entstehen dadurch, dass das Impulsventil wie ein Hammer zuschlägt. Der Bypass tritt auf, weil die Dichtung am Rohrboden nie richtig sitzt. Und der Bediener bemerkt Undichtigkeiten an den Filterbeuteln der Staubabscheideanlage erst, wenn das Produkt bereits verunreinigt ist, der Abgasstrahl trüb ist oder der nachgeschaltete Feinfilter überlastet ist.
Die harte Wahrheit: Die meisten “plötzlichen” Ausfälle waren bereits Tage zuvor erkennbar.
Unter „Filterbeutelausfall“ versteht man den physikalischen Riss, das Zerreißen, das Ablösen oder eine erhebliche Verformung eines Filterbeutels unter mechanischer, pneumatischer, thermischer oder chemischer Belastung. In einer Schlauchfilteranlage bedeutet dies in der Regel, dass Partikel einen direkten Weg durch oder um die Filterbarriere herum gefunden haben; bei der Flüssigkeitsreinigung äußert sich derselbe Fehler als Zusammenbruch der Filterpatrone, Umgehung der Dichtung, Undichtigkeit der Endkappe oder Versagen der Gehäusedichtung.
Die Schattenseiten des Erfolgs.
In Druckluftsystemen äußert sich dies typischerweise durch eine Staubwolke auf der Reinseite, erhöhte PM-Werte, unvorhersehbare Probleme mit dem Differenzdruck im Filterbeutel oder durch einen Alarm des Beuteldichtheitsüberwachungssystems. In Flüssigkeitssystemen sieht es zwar weitaus weniger auffällig aus, verursacht jedoch ebenso hohe Kosten: schleichende Trübung, Ablagerung von Partikeln, Zusammenbruch des Druckabfalls, ausfallende Qualitätskontrolle, Verschmutzung der Membranschicht und wütende Produktionsleiter, die fragen, warum ein “5-Mikron”-System sichtbare Verunreinigungen durchgelassen hat.
Ein Filter ist keine magische Mauer. Er ist eine unter Druck stehende Grenze. Respektiere diese Grenze, sonst wird sie dich mit Sicherheit bestrafen.
Unter „Filterbeutel-Bypass“ versteht man die Umgehung des Filtermediums durch Staub, Feststoffe oder flüssige Verunreinigungen, anstatt dass diese das Filtermedium durchströmen. Im Gegensatz zu einem dramatischen Ausbruch kann ein Bypass unbemerkt auftreten – beispielsweise durch mangelhafte Dichtungen, unzureichende Befestigung, lockere Manschetten, beschädigte Rohrböden, gerissene Gehäuse, verzogene Endkappen oder zu kleine Dichtungen, die bei der Installation zwar angemessen erscheinen, unter tatsächlicher Belastung jedoch undicht werden.
Genau hier täuschen sich zahlreiche Pflanzen.
Die Druckskala sieht in Ordnung aus. Der Durchfluss scheint angemessen zu sein. Der Bediener vermerkt dies im Protokoll. Die saubere Seite ist jedoch verschmutzt, da der Filter zu keinem Zeitpunkt als wirksames Hindernis fungierte. Die Verunreinigung hat den einfachsten Weg genommen: um den Beutel herum, am Kragen vorbei, durch den Spalt der Dichtung oder unter einer verformten Befestigungsfläche hindurch.
Ich verlasse mich nicht auf eine “korrekte Einstellung”, es sei denn, die Dichtfläche, die Anpresskraft, die Geometrie des Einbauraums und die Druckverteilung beim Anfahren stimmen überein.
Bei Flüssigkeitsfilteranlagen, insbesondere wenn Gehäuse und Filterpatronen die Endprodukte liefern, kommt dasselbe Konzept zum Einsatz. Eine richtig abgestimmte Edelstahl-Wasserfilter mit Filterpatrone Das ist wichtig, da es sich bei einem Bypass in der Regel eher um ein Problem mit der Ausrüstung als um ein Medienproblem handelt.
Zu viel Druck belastet eine Tasche nicht nur. Er verändert auch das Verhalten des Stoffes.
Die Impulsstrahlreinigung entfernt bei richtiger Einstellung den Filterkuchen, ohne den Filter vorzeitig außer Betrieb zu setzen. Bei zu starker Einstellung sendet sie wiederholte Stoßwellen durch den Filterbeutel, verbiegt Verbindungsstellen, verformt die Käfige, reißt winzige Löcher auf und beschleunigt den Verschleiß im Bereich des Kragens und des Verschlussbands. Kommen dann noch hohe Feuchtigkeit, klebriges CaCO₃, TiO₂, Stärke, Betonofenstaub, Ruß oder hygroskopische Salze hinzu, wird der Filterbeutel zu einem stark beanspruchten mechanischen Bauteil statt zu einem passiven Filter.
Das eindeutige Anzeichen ist nicht unbedingt ein konstant hoher Druck. Manchmal ist es ein schwankender Druck: 3,5 in. w.g. um 9:00 Uhr, 7,8 in. w.g. um 10:15 Uhr, 4,1 in. w.g. nach dem Pulsieren, gefolgt von einem plötzlichen Druckabfall, wenn der Beutel reißt. Dieser Druckabfall ist ein schlechtes Zeichen. Er könnte darauf hindeuten, dass das System gerade ein Loch in sich selbst verursacht hat.
Probleme beim Verschließen von Filterbeuteln sind lästig, bis sie schließlich kostspielig werden.
Nicht vollständig eingesetzte Dichtungsbänder. Mit Textilmaterial abgeriebene Käfige. Abgenutzte Klemmen. Gerissene Venturirohre. Verformte Rohrböden. Falsche Dichtungshärte. Ungenaue Beutelgröße. Eine Abdeckung, die “fast” bündig schließt. Bei der Reinigung bedeutet „fast“ praktisch eine Undichtigkeit.
Mir wäre es lieber, wenn eine Anlage eine zusätzliche Stunde damit verbringen würde, die Dichtungskompression zu überprüfen, als drei Tage lang der Verunreinigung in nachgeschalteten Geräten hinterherzujagen.
Bei kartuschenbasierten Flüssigkeitssystemen ist die Selbstkontrolle der Dichtungen ebenso unerbittlich. A 10-Zoll-Filterpatrone mit gefalteter Membranschicht aus Polypropylen für Immobilien aus Edelstahl Es funktioniert genau wie angegeben, wenn die Dichtfläche, die Endkappe, die Dichtung und die Kartuschenlänge unter Betriebsdruck eine tatsächliche Kompression erzeugen.
Bei der Auswahl der Filtermedien untergraben übernehmende Konzerne häufig stillschweigend die Abläufe.
Polyester verträgt besonders hohe Temperaturen und Hydrolysebedingungen nicht gut. Aramid kommt mit Hitze weitaus besser zurecht, kann jedoch in sauren Umgebungen Probleme bereiten. PPS eignet sich für zahlreiche Anwendungen mit heißen Rauchgasen, ist jedoch nicht universell einsetzbar. Eine PTFE-Membranschicht verbessert die Oberflächenreinigung, kann jedoch versagen, wenn das Trägergewebe, der Käfig oder die Reinigungsleistung nicht geeignet sind. Polypropylen eignet sich gut für viele Flüssigkeitsanwendungen, sollte jedoch hinsichtlich Oxidationsmitteln, Lösungsmitteln, Temperatur und pH-Wert geprüft werden.
Die Chemie stimmt.
Ein Filterbeutel, der für vollständig trockenes SiO₂ bei 80 °C ausgelegt ist, kann schnell ausfallen, wenn Feuchtigkeit, SO₂, HCl, NaOH-Mitverschleppungen oder eine Verschlechterung durch den sauren Taupunkt in den Prozess gelangen. Und bei der Wasseraufbereitung oder in der biopharmazeutischen Reinigung kann das falsche Kartuschenmaterial aufquellen, weich werden, verstopfen oder Partikel direkt in den Durchfluss abgeben.
Deshalb halte ich es für sinnvoll, zunächst die Prozesschemie an das Medium anzupassen, bevor wir über die Kosten sprechen. Bei einem Hochdurchsatz-Flüssigkeitsverfahren ist ein Wasserfilterpatrone mit hohem Durchfluss für biopharmazeutische Anwendungen sollte erst dann in die Diskussion einfließen, wenn die Kompatibilität, die Umlaufrate und die Zielwerte für die Verweildauer klar sind.
Für Schleifstaub ist keine Genehmigung erforderlich.
Wenn die Ansaugleistung zu hoch ist oder wenn der verschmutzte Gasstrom direkt auf einen bestimmten Abschnitt des Schlauchfilters trifft, wird die erste Reihe der Filtertaschen zu einer Schutzwand, die den Schaden abfängt. Es kommt zu lokal begrenztem Verschleiß: glänzende Spuren vom Käfig, vertikale Schnitte, kleine Löcher in der Nähe des Einlasses oder Filtertaschen, die bei jedem Austauschzyklus genau an derselben Stelle versagen.
Das ist erträgliches Glück. Das ist ein stilistischer Fingerabdruck.
Leitbleche, Auslasskästen, Einlassdiffusoren, Befüllmuster der Trichter und das Verhältnis von Luft zu Gewebe. Wenn in einem Bereich die Filterbeutel immer viel schneller verschleißen als in den anderen, sollten Sie aufhören, dem Filterbeutelhersteller die Schuld zu geben, und stattdessen damit beginnen, den Gasweg zu kartieren.
Feuchtigkeit verwandelt gewöhnlichen Schmutz direkt in Zement.
Ein trockener Schmutzbelag lässt sich entfernen. Ein feuchter, klebriger Belag verstopft die Filtermedien, erhöht die Differenzspannung, verursacht schädliche Pulsationen und führt zu mechanischer Ermüdung. Bei Anwendungen mit Beton, Lebensmitteln, Holz, Biomasse, Kohlenstoff und chemischen Pulvern kann Feuchtigkeit je nach Prozess zudem Korrosion oder das Wachstum von Mikroorganismen begünstigen.
Hier geht es um das Wartungsprotokoll. Nicht um die bereinigte Version, sondern um das eigentliche Protokoll.
Gab es einen kalten Anlauf? Lief der Prozess unterhalb des Taupunkts? Enthielt die Druckluft Feuchtigkeit? War die Trichterheizung ausgeschaltet? Lief die Anlage über Nacht im Teillastbetrieb? Diese Fragen klingen zunächst unbedeutend, bis die Säcke plötzlich reihenweise reißen.
Ein Filterbeutel oder eine Filterpatrone muss auf Partikelgrößenverteilung, Füllgrad, Durchfluss, Viskosität, Temperatur, chemische Zusammensetzung und Reinigungsverfahren abgestimmt sein. Ist dies nicht der Fall, kommt es entweder zu einer vorzeitigen Verstopfung des Systems oder zum Durchlassen von Schadstoffen.
Das ist die Falle.
Ein niedriger Nennwert mag auf dem Papier zwar vielversprechend erscheinen, versagt jedoch im Einsatz, da der Schadstoff verformbar, ölig, elektrostatisch aufgeladen, grobkörnig oder im Submikronbereich liegt. Eine “kostengünstige” Kartusche kann sich als kostspielig erweisen, wenn sie die Austauschintervalle verkürzt, die Pumpenbelastung erhöht oder den Durchgang von Feinpartikeln in den nachgeschalteten Bereich ermöglicht.
Bei der Wasseraufbereitung und Vorfiltration würde ich sicherlich plissierte Tiefenfilter, Melt-Blown-Tiefenfilter und Edelstahlelemente anhand ihres Einsatzzyklus miteinander vergleichen. A PP-Plissierfilterpatrone zur Reinigung bietet mehr Spielraum für verschiedene Aufhellungsmaßnahmen, während ein PP-Meltblown-Filterpatrone für den gewerblichen Einsatz Dies ist in der Regel sinnvoll für eine wirtschaftliche Tiefenfilterung bei hoher Auslastung und unter Berücksichtigung von Ersatzkosten.
Die kaputte Tasche ist der Beweis.
Viele Gruppen werfen es einfach weg.
Das ist ein Fehler. Eine gerissene Naht, eine glasartige Oberfläche, durch Säure sprödes Gewebe, eine abgeschürfte Käfigleitung, Staub auf der sauberen Seite, eine verhärtete Dichtung oder ein gedehntes Schnappband können Aufschluss darüber geben, ob die Ursache thermischer, chemischer, mechanischer, betriebsbedingter oder installationsbezogener Natur war. Wenn Sie das defekte Teil nicht überprüfen, kaufen Sie lediglich einen weiteren Defekt mit einem brandneuen Rechnungsdatum.
| Versagensmodus | Was Sie sehen | Mögliche Ursache | Zu untersuchende Daten | Vermeidung, Umsiedlung |
|---|---|---|---|---|
| Ausbruch des Filterbeutels | Zerrissene Tüte, plötzlicher Schmutzauswurf, starker Druckabfall | Überdruck, Beschädigung des Käfigs, aggressive Impulsreinigung | Differenzspannungsverteilung, Pulsfrequenz, atmosphärischer Druck | Impulszyklus neu einstellen, Käfige überprüfen, Betriebsbelastung überprüfen |
| Umgehung des Filterbeutels | Kontamination unabhängig vom Zustand des Mediums | Defekte Dichtung, verformter Rohrboden, unzureichender Dichtungsdruck | Verschmutzungen auf der sauberen Seite, Partikel, Dichtungsprüfung | Taschen wieder einsetzen, Dichtungen austauschen, Ladungssicherung überprüfen |
| Allmähliche Undichtigkeiten an den Filterbeuteln für Staubliebhaber | Zunehmende Abgase oder auffällige Verschmutzungen auf der sauberen Seite | Lochfraß, Abrieb, chemische Korrosion | BLDS-Fad, triboelektrische Rückkopplung, Opazitätsprüfungen | Gebrauchte Beutel austauschen, die Ansaugverteilung verbessern, Filtermedien austauschen |
| Hohe Differenzspannung | Reduzierter Durchfluss, häufiges Pulsieren, Energieanstieg | Blendend, Nässe, klebriger Staubbelag | ΔP log, Taupunkt, Druckluft in Spitzenqualität | Luft trocknen, Feuchtigkeit regulieren, Reinigungssollwerte anpassen |
| Geringe Differenzspannung nach dem Anfahren | Ein verdächtig leichter Luftstrom | Fehlende Tasche, gebrochene Tasche, offener Bypass-Pfad | Prüfung der sauberen Seite, Fragmente | Anlage abschalten, Rohrboden und Dichtungen überprüfen |
| Wiederholte Ausfälle am selben Standort | Die Beutel funktionieren in einer Reihe oder einem Bereich nicht mehr | Einlassgeschwindigkeit, Abrieb, ungünstige Strömungsverteilung | Sackplan, Einlaufausführung, Befüllung des Behälters | Leitbleche, korrekter Strömungsweg, Ausgleichsbereiche einbeziehen |
Ein Defekt am Filterbeutel wird so gut wie nie ehrlich bewertet.
Der Ersatzbeutel ist günstig. Die wahren Kosten verbergen sich in Ausfallzeiten, Arbeitsaufwand, Entsorgung, verlorenen Artikeln, fehlgeschlagenen Starts, Umweltberichten, dem Austausch nachgeschalteter Filter, Reinigungsaufwand und Besprechungen zur Nachverfolgung, in denen jeder so tut, als hätte man das unmöglich vorhersehen können.
In kontrollierten Abluftsystemen ist die Erkennung von Leckagen an den Filterbeuteln nicht besonders attraktiv. Sowohl die von der EPA für 2023 herausgegebenen Best-Practices zur Erkennung von Leckagen an den Filterbeuteln als auch die Vorgaben der Behörden zur Überwachung weisen auf eine einfache Tatsache hin: Partikelleckagen erfordern ständige Aufmerksamkeit und dürfen nicht nur routinemäßig anhand eines Formulars überprüft werden, wenn der Schornstein bereits auffällig aussieht.
In Umgebungen mit brennbarem Staub steht noch mehr auf dem Spiel. Die OSHA-Richtlinie zu brennbarem Staub aus dem Jahr 2023 berücksichtigte, dass Holz und Lebensmittel im Jahr 2018 etwa 70% der Produkte ausmachten, die mit Bränden und Staubstürmen durch brennbaren Staub in Verbindung standen. Das bedeutet nicht, dass jedes Leck in einem Schlauchfilter zu einer Explosion führt. Es bedeutet jedoch, dass eine nachlässige Staubbekämpfung nicht nur ein Problem der Betriebsführung ist.
Würden Sie lieber einen geplanten Filterwechsel oder eine Fallakte klären?
Erfassen Sie nicht nur die Differenzspannung. Stellen Sie ein Muster her.
Eine einzelne Analyse sagt so gut wie nichts aus. Eine Kurve zeigt Ihnen, ob das System blendet, undicht ist, überpulsiert, nicht gründlich genug reinigt oder einen Bypass bildet. Ich möchte tägliche ΔP-Protokolle beim Systemstart, im Normalbetrieb, nach der Reinigung und beim Herunterfahren. Bei risikobehafteten Anwendungen wünsche ich mir eine kontinuierliche Überwachung, die mit Alarmen und Wartungsmaßnahmen verknüpft ist.
Hier ist die klare Devise: Ein plötzlicher Druckabfall kann verdächtiger sein als ein Druckanstieg.
Kragen, Brechringe, Klemmen, Dichtungen, O-Ringe, Kartuschenendkappen, Gehäusedeckel, Rohrböden und Sitzflächen sind keine Bauteile. Sie bilden das Sicherheitssystem.

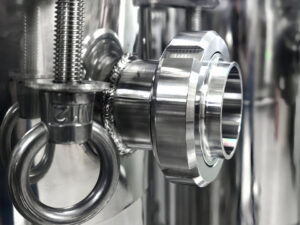

Bei der Flüssigkeitsfiltration, insbesondere bei Gehäusen aus Edelstahl, sollten Sie Filterpatronen, Endkappen und Gehäuse nicht willkürlich miteinander kombinieren. Passen Sie die Geometrie an. Wählen Sie passende Dichtungsprodukte. Achten Sie auf die richtige Kompression. Wenn für die Aufgabe waschbare oder starre Metallfiltermedien erforderlich sind, Aspekte von Edelstahlfiltern für die Reinigung bieten Festigkeit und Wiederverwendbarkeit, wenn Polymerkartuschen nicht geeignet sind.
Günstige Filter sind oft kostengünstig. Oft sind sie jedoch nur eine Frage der Zeit, bis sie versagen.
Die weitaus wichtigere Frage beim Einkauf lautet nicht: “Was ist der niedrigste Preis pro Beutel oder Patrone?”, sondern: “Wie hoch sind die Kosten pro Betriebsstunde bei der angestrebten Effizienz?” Diese Berechnung umfasst den Arbeitsaufwand für den Austausch, den Druckabfall, den Energieverbrauch, den Abfall, den Produktverlust, das Kontaminationsrisiko und die Ausfallhäufigkeit.
Ich bevorzuge Plisseefilterpatronen, wenn sich die Anschaffungskosten durch die Filterfläche und die längere Lebensdauer rechtfertigen. Bei hoher Staubbelastung und wenn es aus wirtschaftlichen Gründen sinnvoll ist, die Filter regelmäßig auszutauschen, bevorzuge ich Melt-Blown-Filterpatronen. Ich bevorzuge Edelstahlkomponenten, wenn Hitze, Belastung oder Reinigungszyklen Polymerfiltermedien überbeanspruchen. Allerdings lehne ich jede Art von Filter ab, der ohne Prozessdaten ausgewählt wird.
Man sollte nicht erwarten, dass ein einziger Filter alle Aufgaben bewältigt.
Ein gut durchdachtes System kann eine robuste Vorfiltration, Tiefenfiltration, Plisseefilterung und abschließende Membranfiltration umfassen. Bei der Schmutzabscheidung kommt es ebenfalls auf die Gestaltung des Einlasses, die Ausfallkontrolle, das richtige Filtermedium, die angemessene Reinigungsleistung und die Lecksuche an. In Flüssigkeitssystemen schützt eine gut durchdachte Filtration kostspielige nachgeschaltete Filtermedien und minimiert den Bypass-Druck.
Für den Einsatz in Wasseraufbereitungsanlagen oder bei der industriellen Vorbehandlung bietet sich eine kostengünstigere PP-Wasserfilter für Wasserreinigungssysteme kann als Schutzstufe sinnvoll sein, wenn von ihr nicht erwartet wird, dass sie abschließende Aufhellungsarbeiten durchführt, für die sie nie ausgelegt war.
Schneiden Sie den defekten Filter auf. Fotografieren Sie ihn. Ermitteln Sie die Stelle des Defekts. Untersuchen Sie den Filterkorb. Überprüfen Sie die Dichtung. Überprüfen Sie den Staubkuchen. Überprüfen Sie die chemischen Werte. Überprüfen Sie den Druckverlauf. Überprüfen Sie das Einbaudatum. Überprüfen Sie die Anmerkungen des Bedieners.
Stellen Sie sich dann die unangenehme Frage: Hat der Filter aufgehört zu funktionieren, oder hat das System dafür gesorgt, dass er nicht mehr funktioniert?
Meistens hat das System das erledigt.
| Kontrollpunkt | Maßnahmenziele | Indikation | Aktivität |
|---|---|---|---|
| Unterschiedlicher Stress | Sicheres Betriebsband | Plötzlicher Anstieg oder unerwarteter Rückgang | Auf Verblindung, Undichtigkeit oder Risse prüfen |
| Impulsreinigung | Entfernt Kuchenreste, ohne das Material zu beschädigen | Schnelles Radfahren, lautes Arbeiten, kurze Lebensdauer der Tasche | Impulsspannung und -periode ändern |
| Dichtungskompression | Außerdem: wiederholbare Sitzposition | Staub hinter dem Kragen oder der Dichtung | Dichtungen austauschen, Passgenauigkeit prüfen |
| Zustand des Käfigs | Glatt, gerade, korrosionsfrei | Kratzspuren, kaputte Kabel, verbogene Rahmen | Käfige vor den neuen Säcken austauschen |
| Feuchtigkeitsregulierung | Trockenes Gas oder ein kompatibler Flüssigkeitsstrom | Klebriger Kuchen, Korrosion, Aufquellen | Taupunkt, Abläufe, Lufttrockner reparieren |
| Medienauswahl | Kompatibel mit Temperatur, pH-Wert, Feststoffen und Durchfluss | Sprödes Gewebe, weiche Patrone, sehr frühes Verblenden | Spezifikation der Kalibriermedien |
| Bewertung der „Clean-Side“ | Kein Staub oder Feststoffe im Auslassbereich | Staubspur, Abweichung bei der Fragmentzählung | Sofort abschalten und überprüfen |
| Ausfallprotokolle | Verteilung nach Fachbereich und Datum | Wiederholungen innerhalb derselben Zone | Zuflusszirkulation und Installation prüfen |
Ein Filterbeutelausbruch wird durch einen mechanischen Riss oder das Ablösen des Beutels ausgelöst, nachdem Belastungen, Abrieb, chemische Einwirkungen, mangelhafte Käfige, Feuchtigkeit oder eine aggressive Impulsreinigung die Reinigungsbarriere geschwächt haben. Die deutlichsten Anzeichen sind plötzliche Änderungen der Druckdifferenz, Verschmutzungen auf der Reinseite, wiederholte Ausfälle an einer Stelle sowie sichtbare Risse in der Nähe von Nähten oder Kragen.
Die meisten Störungen sind nichts Ungewöhnliches. Ich würde zunächst den Pulsdruck, den Sitz des Beutels im Gehäuse, eventuelle Abriebspuren am Einlass, den Taupunkt und die korrekte Positionierung des Beutels überprüfen. Wenn in demselben Bereich weiterhin Probleme auftreten, gibt Ihnen der Prozess Aufschluss darüber, wo ein Konstruktions- oder Installationsfehler vorliegt.
Unter einem Filterbeutel-Bypass versteht man das Umgehen des Filtermediums durch Schadstoffe über eine undichte Stelle, beispielsweise aufgrund einer defekten Dichtung, einer gelockerten Manschette, einer verformten Rohrplatte, eines rissigen Gehäuses, einer nicht fest sitzenden Kartusche oder einer unzureichenden Kompressionsdichtung. Der Filter mag zwar intakt erscheinen, doch gelangen dennoch Staub, Feststoffe oder Partikel in den nachgeschalteten Bereich.
Ein Bypass ist gefährlich, da er sich oft hinter normalen Durchfluss- und Druckwerten verbirgt. Die Lösung besteht nicht immer in einem besseren Filter. Oft liegt die Lösung in einer besseren Abdichtung, der richtigen Kartuschengröße, einer brandneuen Dichtung oder einer Konstruktion, die dem Druck von mehreren Tonnen tatsächlich standhält.
Sie beugen dem Versagen von Filterbeuteln vor, indem Sie die Differenzspannung regulieren, das Filtermedium an die chemischen Eigenschaften und die Temperatur anpassen, die Filterkörbe und Dichtungen überprüfen, eine durch Feuchtigkeit verursachte Verstopfung verhindern, die Impulsreinigung anpassen und jedes Ausfallmuster protokollieren. Ein Filter muss als Teil eines Drucksystems betrachtet werden und nicht als Einweg-Gewebeschlauch.
Die Vorgehensweise ist einfach: Trendanalyse, Überprüfung der Verschmutzung auf der sauberen Seite, Erfassung von Fehlern nach Kompartimenten und Überprüfung der Einbauqualität. Wenn ein Beutel zweimal an genau derselben Stelle versagt, sollten Sie den Austausch der Beutel einstellen und stattdessen den Luftstrom, den Abrieb, die Geometrie der Dichtung sowie mögliche Verfahrensänderungen untersuchen.
Undichtigkeiten an Filtertaschen von Staubabscheidern äußern sich in Form von Staub auf der Reinseite, auffälligen Ablagerungen, steigenden Partikelwerten, Alarmen zur Erkennung von Filtertaschenundichtigkeiten, unerwarteter Produktverunreinigung oder einem Differenzdruckverhalten, das sich ohne verfahrenstechnischen Grund schlagartig ändert. Ein starker Druckabfall kann auf einen Riss hindeuten und nicht auf eine verbesserte Luftzirkulation.
Die richtige Vorgehensweise besteht darin, den Bereich umgehend abzusperren und die Situation zu beurteilen. Warten Sie nicht auf die nächste geplante Stilllegung, wenn eine Kontamination der sauberen Seite auftritt. Staub auf der falschen Seite des Lüfters ist ein eindeutiger Hinweis darauf, und dieser Hinweis wird umso deutlicher, je länger die Produktion weiterläuft.
Probleme mit dem Differenzdruck im Filterbeutel zeigen, wie schwer es der Luft fällt, durch den Filterkuchen und das Filtermedium zu strömen. Ein steigender Druck deutet auf Verstopfung oder eine hohe Staubbelastung hin, während ein plötzlicher Druckabfall auf einen Riss, fehlende Filterbeutel, einen Bypass oder eine größere Leckstelle hindeuten kann.
Ein gleichmäßiger Druckverlauf ist nicht nur eine Frage der Energieeffizienz. Er ist ein Indikator für den Betriebszustand. Beobachten Sie ihn im Zusammenhang mit den Prozessbedingungen, der Pulsfrequenz, der Druckluftqualität, der Temperatur und der Luftfeuchtigkeit. Der Druckverlauf gibt oft schon Aufschluss, bevor der Beutel tatsächlich ausfällt.
Die Verwendung einer ungeeigneten Kartusche oder eines ungeeigneten Gehäuses kann zu einem Bypass führen, wenn Verschlusskappe, Dichtung, Länge, Durchmesser, Druckbelastung oder Dichtfläche nicht den Betriebsbedingungen entsprechen, was wiederum zu Durchflussproblemen führen kann. Selbst erstklassige Filtermedien können ihre Funktion verlieren, wenn der Einbauraum es ermöglicht, dass Flüssigkeiten oder Feststoffe den Filter umgehen.
Deshalb müssen bei der Filterauswahl nicht nur die Mikron-Einstufung, sondern auch die Geometrie des Gehäuses und die Befestigungsart berücksichtigt werden. In Flüssigkeitssystemen ist eine Fehlanpassung zwischen Filterpatrone und Gehäuse einer der unauffälligsten Gründe für einen Verlust der Reinigungsleistung, während man fälschlicherweise davon ausgeht, dass das System sicher ist.
Ein Ausfall des Filterbeutels ist nicht willkürlich. In der Regel jedenfalls nicht.
Es sind Belastung, chemische Einflüsse, Einbau, Abdichtung, Feuchtigkeit, Abrieb, Wartungskultur und mangelnde Selbstbeherrschung beim Einkauf, die sich in einem einzigen unschönen Moment bemerkbar machen. Die Anlagen, die vor dem Ausreißen und dem Bypass von Filterbeuteln schützen, haben einfach nur Glück. Sie treffen fundiertere Entscheidungen. Sie prüfen gründlicher. Sie lassen nicht zu, dass “normaler Verschleiß” als Deckmantel für mangelhafte Prozesskontrolle dient.
Sollten in Ihrer Anlage Undichtigkeiten an den Filterbeuteln der Staubabscheideanlage, Schwankungen im Differenzdruck, ein Zusammenfallen der Filterpatronen oder wiederholte Bypässe auftreten, sollten Sie nicht einfach nur das defekte Teil austauschen. Überprüfen Sie die Logik der gesamten Filterkette.
Benötigen Sie Unterstützung bei der Auswahl von Filtermedien, Edelstahlkomponenten, PP-Faltenpatronen, Meltblown-Patronen oder Edelstahlkomponenten, die zu Ihren Betriebsbedingungen passen? Wenden Sie sich an Lvyuan Filter und teilen Sie uns Ihre Durchflussrate, den Druck, die Temperatur, die Art der Flüssigkeit oder des Staubs, die gewünschte Mikron-Einstufung sowie Anzeichen und Symptome einer Störung mit. Die richtige Lösung beginnt mit den Informationen, die niemand gerne sammelt.
