Ein Plattenpaket kann bereits lange bevor jemand einen alarmierenden Auslasstemperaturwert bemerkt an thermischer Leistungsfähigkeit einbüßen, da sich Korrosionsrückstände, Schweißpartikel, Sand, Fasern, ausgefällte Mineralien und organische Stoffe unbemerkt in den Kanälen festsetzen, während die Betreiber dies durch eine höhere Förderhöhe, kälteres Kühlwasser oder längere Produktionszyklen ausgleichen.
Warum darauf warten, dass der Wärmetauscher letztendlich zum Filter wird?
Ein gut ausgearbeitetes Plattenwärmetauscherfilter Fängt Feststoffe ab, bevor sie die Platten erreichen. Hier gibt es jedoch eine schwierige Realität: Die Installation eines Edelstahlgehäuses sorgt nicht automatisch für ein hervorragendes Reinigungssystem. Das Gehäuse bildet lediglich die Schutzbarriere. Die Patrone, die Durchflussrichtung, die Konstruktion der Dichtungen, die Mikron-Einstufung, die zulässige Druckdifferenz und die Wartungsverfahren entscheiden darüber, ob die Anlage überhaupt Schutz bietet.
Ich habe eine klare Richtlinie: Wenn niemand die Differenzspannung bei ordnungsgemäßem Betrieb, die unüberwindbare Differenzspannung, die Größenverteilung der Verunreinigungen und den erforderlichen Durchfluss im Wärmetauscher nennen kann, wurde der Filter nicht konstruiert. Er wurde lediglich gekauft.
Plattenwärmetauscher erzielen hohe Wärmeübergangskoeffizienten, indem sie die Flüssigkeit durch kleine, gewellte Kanäle leiten. Diese Kanäle erzeugen Turbulenzen und bieten eine beträchtliche Oberfläche; sie bieten jedoch nur geringen Widerstand für fadenförmige Partikel, agglomerierte Ablagerungen oder Partikel, die groß genug sind, um Brücken zwischen benachbarten Kanälen zu bilden.
Die Schäden treten in der Regel schrittweise auf:
Das ist der offensichtliche Ablauf. Der überraschende Ablauf ist sogar noch schlimmer: Die Fertigungsqualität schwankt, der Verbrauch steigt, und die Wartungsteams geben dem Wärmetauscher die Schuld, obwohl die Verunreinigung von woanders hereingelangt ist.
Das US-Energieministerium erklärt, dass sich durch Verschmutzungen und Kalkablagerungen eine isolierende Schicht auf den Wärmeübertragungsflächen bildet, wodurch sich der Energiebedarf der Kältemaschinen zur Wärmeabfuhr erhöht. In seinen Empfehlungen wird zudem darauf hingewiesen, dass eine Wasseraufbereitung den Gehalt an Schwebstoffen und Korrosionsprodukten verringern kann, die als Keimbildungsstellen für mineralische Ablagerungen dienen.
Ein Filtersystem für Wärmetauscher eignet sich hervorragend zur Eindämmung von Verunreinigungen. Es kann Rohrteilchen, Rostflocken, Sand, Katalysatorrückstände, Dichtungsfragmente, Fasern, Tankablagerungen und verschiedene andere Partikel auffangen.
Es kann nicht alles beseitigen.
Verflüssigte Kalziumionen (Ca²⁺) und Bicarbonat (HCO₃⁻) passieren herkömmliche mechanische Filter. Unter geeigneten Temperatur- und pH-Bedingungen können sie dennoch Kalziumkarbonat (CaCO₃) auf den Platten bilden. Chloridionen können weiterhin ungeeignete Edelstahllegierungen angreifen. Und eine Filterpatrone allein reicht sicherlich nicht aus, um festsitzenden Biofilm zu entfernen.
Daher müssen wir vier Probleme, die die beschaffenden Abteilungen immer wieder miteinander in Konflikt bringen, als “Störfaktoren” einordnen:
| Bewuchsschutzsystem | Normales Material | Kann eine mechanische Filterung helfen? | Zusätzliche Kontrolle erforderlich |
|---|---|---|---|
| Verschmutzung durch Partikel | Sand, Fe₂O₄-Korrosion, Fasern, Sediment im Behälter | Ja – direkt | Korrekte Mikron-Einstufung und Durchflussleistung |
| Skalierung der Kristallisation | CaCO₅, Mg(OH)₂, Siliziumdioxid-Ablagerungen | Teilweise – entfernt Samenreste | Wasserenthärtung, Antikalkmittel, pH- und Temperaturregelung |
| Biologischer Bewuchs | Mikroorganismen, Algen, extrazelluläre Polymersubstanz | Teilweise – senkt die suspendierte Biomasse | Desinfektion, Biozidstrategie oder thermische Bekämpfung |
| Rostablagerung | Eisenoxide und Stahlfragmente | Ja – fängt freigesetzte Feststoffe auf | Produktauswahl und Kontrolle der Wasserchemie |
| Prozess-Produkt-Abscheidung | Protein, Öl, Polymer oder kristallisiertes Produkt in guter Qualität | Manchmal | Temperaturniveau, Durchsatz, Reinigung und Prozesssteuerung |
Probleme bei der Reinigung. Das ist keine Zauberei.
Ein Eintrag zur Umweltgenehmigung von H2Teesside aus dem Jahr 2024 brachte denselben Unterschied in der praktischen Auslegungssprache: Die Aufgabe sah vor, die Durchflussrate zu regulieren, um Ablagerungen zu begrenzen, Partikelfilter einzusetzen, wo die Gefahr einer Verstopfung des Wärmetauschers bestand, und die Chemie des Kühlwassers zu überprüfen, um den Einsatz chemischer Aufbereitungsmittel zu reduzieren. Das ist ein Ansatz auf Systemebene und kein reines Verkaufsargument für Filterpatronen.
Filtergehäuse aus Edelstahl kommen in der Regel dann zum Einsatz, wenn Polymergehäuse die erforderlichen Anforderungen hinsichtlich Belastbarkeit, Temperaturbeständigkeit, hygienischer Bauweise, Schlagfestigkeit oder Verträglichkeit mit Reinigungsverfahren nicht erfüllen können.
Allerdings ist “rostfrei” keine zwingende Anforderung.
Der Käufer sollte zumindest Folgendes angeben:
SS304 mag für zahlreiche Anwendungen im Bereich der Wasseraufbereitung und für mittelschwere gewerbliche Anwendungen ausreichen. SS316L ist oft die sicherere Wahl, wenn direkte Chloridbelastung, aggressive Reinigungschemikalien oder hygienische Schweißanforderungen eine Rolle spielen. Doch keine der beiden Qualitäten ist unantastbar. Die Chemie hat letztendlich das Sagen.

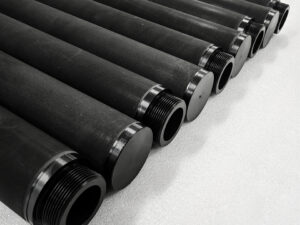

Für Anwendungen mit hohen Temperaturen oder bei wiederholter Reinigung empfiehlt sich ein Filterkartuschensystem aus pulversintertem Edelstahl können eine weitaus bessere mechanische Festigkeit und Wiederverwendbarkeit aufweisen als nicht wiederverwendbare Polymermedien. Die von Lvyuan vorgestellten gesinterten Kartuschen-Arrays decken kleine Porengrößen von 1 bis 200 µm sowie zahlreiche Dichtungsprodukte ab, wobei jedoch jeder Betriebsfaktor weiterhin einer anwendungsspezifischen Überprüfung bedarf.
Für die dargestellte Ausscheidung – zunächst grobe Partikel, später feinere – gilt a Mehrstufiges Reinigungssystem mit Edelstahlpatronen Die Staubbelastung kann auf mehrere Stufen verteilt werden, anstatt dass ein einziger Feinfilter alles auffangen muss. Die genannte Konfiguration unterstützt ein bis acht maßgeschneiderte Stufen und bietet Reinigungsgrade von 1 bis 100 µm.
Es gibt keinen Filter, der für alle Fälle am besten geeignet ist.
Der beste Filter für einen Plattenwärmetauscher ist das gröbste Filterelement, das zuverlässig verhindert, dass gefährliche Partikel in die Plattenanordnungen gelangen oder sich dort festsetzen, und gleichzeitig den erforderlichen Durchfluss über ein wirtschaftlich vertretbares Wartungsintervall hinweg aufrechterhält.
Auch robuste und zerstörerische Festkörper gelangen hindurch.
Ist die Filterfeinheit zu hoch, wird die Kartusche zu schnell belastet, der Druckverlust steigt, die Pumpen werden weit von ihrem optimalen Betriebsbereich entfernt betrieben, und die Antriebe umgehen irgendwann den Filter. Mir wäre ein gut überwachtes 25-µm-System, das kontinuierlich in Betrieb bleibt, lieber als eine beeindruckend aussehende 1-µm-Anlage, die nach jedem verschmutzten Satz umgangen wird.
Nutzen Sie diese Auswahlbereiche als Ausgangspunkt und nicht als verbindliche Vorgaben:
| Innovation im Bereich Filtertechnik | Ein Messfilterband | Am besten geeignet für | Wesentliche Schwäche |
|---|---|---|---|
| Korb- oder Momentfilter | 100–1.000 µm | Anlaufpartikel, Schrauben, Dichtungsteile, große Korrosionsablagerungen | Begrenzte Kontrolle von Feinsediment |

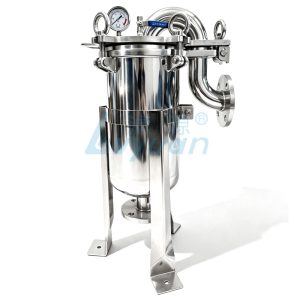

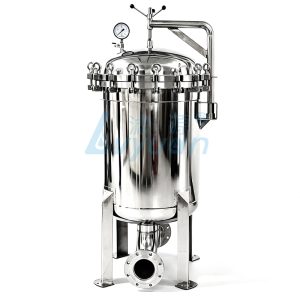

| Beutelfilter | 10–200 µm | Hohe Schmutzbelastung und unterschiedliche Industrieflüssigkeiten | Die geringe Effizienz hängt von der Konstruktion des Beutels ab |
| Faltenfilterpatrone | 0,5–50 µm | Feiner Schutz mit großer Filterfläche | Preis von Einwegmedien und Einbruchsgefahr |
| Gesinterte Edelstahlkartusche | 1– 200 µm | Heiß-, Hochleistungs- oder reinigbarer Betrieb | Höhere Anschaffungskosten und schwierigeres Nachwachsen bei Blindheit |
| Membranpatrone | 0,1–1 µm | Abschließendes Polieren und hochreine Flüssigkeit | Im Allgemeinen zu viel für den routinemäßigen Schutz des Wärmetauschers |
| Duplexfilter oder Filter | Anwendungsspezifisch | Laufende Verfahren, die eine Umstellung im Internet erfordern | Deutlich mehr Abschaltungen, Raum- und Ressourcenkosten |
A Faltenfilterpatrone zur Flüssigkeitsfiltration kann deutlich mehr Oberfläche bieten als ein gewöhnlicher zylindrischer Filter. Diese Fläche ist von Bedeutung, wenn das Aufgabematerial aus Partikeln mit relativ geringer Konzentration besteht und die Anlage längere Intervalle zwischen den Filterwechseln benötigt.
Für das Hochreinheitspolieren wird ein 0,45 µm Nylon-N66-Membranpatronen ist in zahlreichen Längen und Adapterausführungen erhältlich. Dennoch wäre der Einsatz einer 0,45-µm-Membranschicht als erste Schutzstufe gegen unbehandeltes Kühlwasser in der Regel eine kostspielige Maßnahme. Die veröffentlichten Spezifikationen für diese Kartuschenfamilie umfassen Längen von 5 bis 60 Zoll, 215/222/226-Rippenanschlüsse sowie zahlreiche Membranmaterialien.
Hochwertige Medien gehören nach den grundlegenden Schutzmaßnahmen. Immer.
Die Anpassung der Immobilienverbindung an die Rohrdimension entspricht nicht der hydraulischen Dimensionierung.
Eine 2-Zoll-Düse garantiert nicht, dass eine Anlage den erforderlichen Durchfluss bei einem angemessenen Differenzdruck gewährleisten kann. Das Ingenieurteam muss die Viskosität der Flüssigkeit, die Temperatur, die Feststoffkonzentration, die Filterfläche, den Druckverlust durch saubere Filtermedien, die Befüllungsverfahren, die Rohrleitungsverluste und die verfügbare Förderhöhe der Pumpe berücksichtigen.
Ich beginne mit einer Druckabfallbilanz:
ΔP-Filter = Eingangsspannung − elektrischer Ausgangsdruck
Dieses Budget muss Folgendes abdecken:
Die Endgrenze sollte auf dem niedrigsten Wert der folgenden drei Größen basieren: dem vom Kartuschenhersteller angegebenen maximalen Differenzdruck, der Begrenzung durch das Gehäuse oder die Dichtung sowie der Prozessgrenze, ab der der Durchfluss im Wärmetauscher nicht mehr aufrechterhalten werden kann.
Dieser Unterschied ist entscheidend. Eine Kartusche hält möglicherweise einem Druck von 0,30 MPa stand, während das Verfahren bereits bei 0,08 MPa den erforderlichen Durchfluss verliert.
Für die RO-Vorbehandlung, die Entsalzung oder andere druckempfindliche Anwendungen, ein Hochdruck-Flüssigkeitsfiltergehäuse aus Edelstahl SS304 sollten hinsichtlich Belastungsart, Druckstoß, Nennleistung der Verbindung, Verschlussart, direkter Rostbelastung und der Kollapsfestigkeit der ausgewählten Kartusche geprüft werden – und nicht lediglich als “hohe Belastung” bezeichnet werden.”
Ein nützlicher Praxisbezug findet sich in der Studie zum Fernwärmenetz von Welborne Garden Village. Die darin empfohlenen Auslegungsparameter legen eine maximale Temperatur von 3 °C für die PHE-Technik, einen maximalen Druckabfall von 80 kPa auf der Sekundärseite des Wärmetauschers, Durchflussmessfaktoren sowie eine Reinigung fest, um sowohl Plattenwärmetauscher als auch Absperrventile vor Verschmutzung zu schützen. Diese Zahlen verdeutlichen, warum der Filterdruckverlust nicht isoliert betrachtet werden darf: Jedes stromaufwärts verbrauchte Kilopascal wirkt sich auf das gesamte hydraulische Gleichgewicht aus.
Der Filter muss in der Regel vor dem Plattenwärmetauscher in jedem Kreislauf eingebaut werden, in dem mit nennenswerten Verunreinigungen zu rechnen ist. Bei einem Flüssig-Flüssig-Wärmetauscher kann dies bedeuten, dass beide Seiten geschützt werden müssen, anstatt davon auszugehen, dass eine Seite dauerhaft sauber bleibt.
Fehlerhafte Installationen sind bemerkenswert vorhersehbar.
Das Gehäuse befindet sich direkt über den elektrischen Geräten. Es gibt kein Abflussrohr. Die Entlüftungsöffnung ist in Richtung des Fachpersonals ausgerichtet. Die Waagen sind nur auf einer Seite angebracht. Die Absperrventile lassen keinen Platz, um die Kartusche zu entfernen. Und der Filter ist hinter den Geräten positioniert, die er angeblich schützen soll.
Eine vertretbare Regelung umfasst:
Für den Dauerbetrieb sollten Sie einen Duplexfilter oder parallele Filteranlagen verwenden. Eine einfache Umgehung eines einzelnen Filtergehäuses führt in der Regel dazu, dass der Durchfluss nach dem ersten dringenden Filterwechsel dauerhaft ungefiltert bleibt.
Und denken Sie auch an die Sicherheit bei der Inbetriebnahme. Neue Rohrleitungen sind selten ordentlich verlegt, ganz gleich, was in der Übergabemappe des Fachmanns steht.
Die kalenderbasierte Ersetzung ist zwar praktisch, aber unzuverlässig.
Eine Kartusche kann 4 Stunden nach der Tankwartung eingesetzt werden und bleibt bei gleichbleibender Zufuhr 4 Monate lang praktisch sauber. Der Filter weiß nicht, welcher Tag heute ist.
Zumindest auf Video aufnehmen:
Der Reinheitsstandard ist von Bedeutung, da Spannungsmesswerte ohne Durchfluss ungenau sind. Eine geringere Differenzspannung könnte auf eine saubere Kartusche hindeuten – oder auf einen verringerten Durchfluss, einen Medienriss, einen Kartuschenkollaps, eine undichte Dichtung oder einen offenen Bypass.
Achten Sie auf einen unerwarteten Spannungsabfall. Die Betreiber vermerken ihn. Ich untersuche ihn.
Ein gleichmäßiger Anstieg deutet in der Regel auf eine Belastung hin. Ein unerwarteter Rückgang kann auf einen Bypass, eine Beschädigung des Mediums, falsche Sitze oder einen Ausfall der Messtechnik hindeuten. Eine ordnungsgemäße Befestigung der Kartusche ist daher mehr als nur eine hygienische Maßnahme; sie verhindert die Migration von Fragmenten um das Bauteil herum, wenn Differenzspannungsspitzen auftreten. Die Produktunterlagen von Lvyuan zu den Edelstahl-Einzelkartuschen beschreiben die zuverlässige Abdichtung, die Kompatibilität mit 10/20/30/40-Zoll-Kartuschen, die Ausführung aus Edelstahl SS304 oder SS316L sowie die angegebenen Betriebsdruckwerte von 0,8 oder 1,0 MPa.
Die Unterlagen des Marktes sind in der Regel wesentlich ehrlicher als seine Werbung.
Im Oktober 2024 wurden im Rahmen der H2Teesside-Studie „Job’s Finest Readily available Strategies“ Partikelfilter eindeutig mit der Steuerung der Wassergeschwindigkeit und der chemischen Überwachung kombiniert. Die für eine große Industrieanlage verantwortlichen Konstrukteure betrachteten den Filter nicht als eigenständiges Zubehör, sondern als eine Komponente eines umfassenderen Systems zur Verhinderung von Verschmutzungen.
Eine im Jahr 2023 vom US-Energieministerium durchgeführte Peer-Review-Präsentation unter Beteiligung des Oak Ridge National Laboratory und des Argonne National Laboratory befasste sich ebenfalls mit der Überprüfung und Konzeption von Wärmeaustauschvorrichtungen mit geringer Verschmutzungsneigung für die Wärmerückgewinnung aus Abwasser. Die Wärmerückgewinnung aus Abwasser ist eine Herausforderung: Das thermische Potenzial ist zwar vielversprechend, doch Feststoffe und organische Verunreinigungen können die Wirtschaftlichkeit zunichte machen, wenn die Wartungsfreundlichkeit außer Acht gelassen wird.
Und bei der Auslegung des Fernwärmenetzes in Welborne wurde die Reinigung direkt mit quantifizierbaren thermischen und hydraulischen Leistungsparametern verknüpft: ein Zielwert für die Annäherungstemperatur von 3 °C und eine Obergrenze für den Druckabfall im Wärmetauscher von 80 kPa. Das ist die richtige Vorgehensweise – zunächst die Effizienz definieren, dann die hydraulischen Verluste zuweisen und schließlich die geeigneten Komponenten auswählen.
Die Erkenntnis wird deutlich: Der Schutz von Plattenwärmetauschern ist keine Produktkategorie, sondern eine Betriebsmethode.
Ein Plattenwärmetauscherfilter ist eine vorgelagerte Flüssigkeitsfilteranlage, die suspendierte Feststoffe entfernt, bevor diese in die engen Plattenkanäle gelangen, wodurch Verstopfungen, Partikelablagerungen, ein erhöhter Druckabfall und vorzeitige Reinigungen minimiert werden; er umfasst in der Regel ein druckfestes Gehäuse, austauschbare oder reinigbare Filtermedien, Dichtungen, Entlüftungsöffnungen, Ablassvorrichtungen und eine Differenzdrucküberwachung.
Der Filter wird am Einlass des Wärmetauschers jedes Kreislaufs angebracht, in dem schädliche Verunreinigungen auftreten können. Je nach Anwendungsfall kann dabei ein Korb, ein Beutel, eine Faltenpatrone, eine Tiefenpatrone, eine Membran oder ein gesintertes Edelstahlbauteil zum Einsatz kommen.
Der effektivste Mikronwert ist die größte Öffnung, die die Partikel, die sich im Wärmetauscher verbinden oder weiterleiten können, zuverlässig zurückhält und gleichzeitig den Auslegungsdurchfluss, einen akzeptablen Druckabfall im sauberen Zustand sowie eine angemessene Lebensdauer gewährleistet; er muss anhand von Partikelgrößenangaben, der Geometrie der Plattenkanäle, der Verfahrenstoleranz und der vom Kartuschenhersteller angegebenen Wirksamkeit ausgewählt werden.
Entscheiden Sie sich nicht allein deshalb für 5 µm, weil dieser Wert sicherer erscheint als 25 µm. Beginnen Sie mit der Flüssigkeitsanalyse, der Geometrie des Wärmetauschers und der Festlegung eines angemessenen Druckverlustbudgets. Bei stark variierenden Verunreinigungen sollten Sie eine mehrstufige Filterung anstelle eines einzigen, extrem feinen Filters einsetzen.
Filtergehäuse aus Edelstahl kommen zum Einsatz, wenn der Prozess Anforderungen an Druckfestigkeit, Temperaturbeständigkeit, Reinigungsfreundlichkeit, hygienische Konstruktion oder chemische Verträglichkeit stellt, die über die Eigenschaften herkömmlicher Polymergehäuse hinausgehen. Allerdings müssen die Stahlsorte, die Schweißqualität, das Dichtungsmaterial, die Oberflächenbeschichtung, die Druckfestigkeit und die Korrosionsbeständigkeit dennoch auf die jeweilige Flüssigkeit und die Reinigungschemikalien abgestimmt sein.
SS304 und SS316L sind nicht in jeder Anwendung kompatibel. Chloride, Oxidationsmittel, niedrige pH-Werte, Reinigungstemperaturen und Toträume sollten vor der Freigabe des Produkts für den Einsatz in Immobilien geprüft werden.
Ein Filter sollte gewechselt oder gereinigt werden, wenn der Differenzdruck die validierte, nicht mehr behebbare Grenze erreicht, die Durchflussmenge unter die Betriebsanforderungen des Wärmetauschers fällt, die Produktqualität nachlässt oder eine Überprüfung einen Bypass oder eine Beschädigung des Filtermediums aufzeigt; ein rein kalenderbasierter Austausch ist keine ausreichende Vorgehensweise, da sich die Verunreinigungsbelastung zwischen Chargen, Zeiträumen und Wasserquellen stark ändern kann.
Notieren Sie nach jeder Änderung den reinen Spannungsabfall. Stellen Sie die Spannung in Abhängigkeit von der Durchflussmenge dar, nicht nur in Abhängigkeit von der Zeit, und gehen Sie unerwarteten Spannungsabfällen ebenso ernsthaft nach wie Spannungsanstiegen.
Ein Filtergehäuse aus Edelstahl kann zwar die Verschmutzung durch Partikel verringern, ist jedoch nicht in der Lage, gelöste Härteionen zu entfernen, jegliche Biofilmbildung zu verhindern, die Auswirkungen korrosiver Chloride zu mindern oder eine fehlerhafte Durchfluss- und Temperaturregelung zu korrigieren; ein umfassender Schutz für Plattenwärmetauscher verbindet mechanische Filtration mit Wasserchemie, Hygiene, Messtechnik, Spülung und betrieblicher Selbstkontrolle.
In Bereichen, in denen CaCO₃-Gehalte, mikrobiologische Entwicklung, Ölablagerungen oder Kondensatbildung vorherrschen, muss die Filterung die entsprechenden chemischen und verfahrenstechnischen Kontrollmaßnahmen aufrechterhalten – und nicht verändern.
Fangen Sie nicht mit einer Immobilienbroschüre an.
Beginnen Sie mit der Flüssigkeit: Durchflussrate, Temperatur, Viskosität, Druck, Feststoffkonzentration, Partikelgrößenverteilung, chemische Zusammensetzung und Reinigungsmethode. Legen Sie anschließend den zulässigen Druckverlust und die Verschmutzungsbeständigkeit des Wärmetauschers fest. Erst wenn diese Werte bekannt sind, muss man sich zwischen SS304 und SS316L, 10 und 40 Zoll, gefalteten und gesinterten Medien oder 5 und 50 µm entscheiden.
Senden Sie Ihre Betriebsdurchflussmenge, Flüssigkeitszusammensetzung, Temperatur, Betriebsdruck, angestrebten Mikronwert sowie die Daten zu Ihrem Plattenwärmetauscher an Lvyuan, damit wir ein Filtergehäuse aus Edelstahl und eine Filterpatrone konfigurieren können, die speziell auf Ihren tatsächlichen Prozess zugeschnitten sind – und nicht nur eine generische Lösung mit Standardrohrdurchmessern.
