Plissierte vs. fadengewickelte Filterpatrone: Ein Vergleich in Struktur, Leistung und Anwendung
Auf dem Gebiet der Wasseraufbereitung und der industriellen Filtration, Plissee-Patrone undfadengewickelte Filterpatrone, als zwei Mainstream-Technologien, die den Markt mit den Kernvorteilen “Präzisionsabfang” und “Tiefenreinigung” besetzen. In diesem Artikel, aus dem strukturellen Design, Filtration Mechanismus, Leistungsparameter, Anwendungsszenarien und andere 7 Dimensionen, um den Vergleich zu starten, kombiniert mit maßgeblichen Daten und Industrie-Standards (wie JB/T 7218-2004), Analyse der Unterschiede zwischen den beiden, und die quantitative Analyse der Tabelle, um eine wissenschaftliche Grundlage für die technische Auswahl bieten.
I. Struktureller Aufbau: tiefe Wabe vs. gefaltete Membranschicht
String gewickelt Filterpatrone mit Textilfasern (wie Polypropylen, abgeschöpft Baumwollfaden) in der porösen Skelett Präzision Wicklung, die Bildung von spärlichen außerhalb und innerhalb der dichten Wabe rhombischen Kanal (Abbildung 1). Seine strukturellen Merkmale umfassen:
Gradient density design: die äußere Schicht hat eine große Porengröße (20-100 μm) und die innere Schicht hat eine kleine Porengröße (1-10 μm), die den Filtrationsweg durch Biegen des streuähnlichen Kanals erweitert, um eine tiefe Abscheidung zu realisieren.
Mehrschichtiger Verbundwerkstoff: Grundgerüst aus Polypropylen oder Edelstahl, kompatibel mit organischen Lösungsmitteln und Flüssigkeiten mit hoher Temperatur (bis zu 120°C).

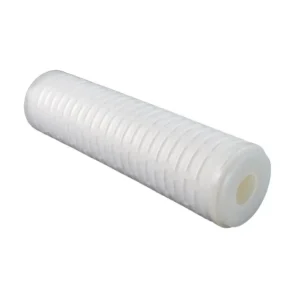

Faltenfilterpatronen, Andererseits falten sie die Mikrofasermembran mit Hilfe der Heißschmelztechnologie in eine Fächer- oder Wellenform, wodurch die effektive Filterfläche erheblich vergrößert wird. Eine einzige gefaltete Patrone kann zum Beispiel eine bis zu 20-mal größere Filterfläche als eine herkömmliche Patrone bieten. Die innovative Faltenstruktur der Membran kombiniert eine Stützschicht mit einer strömungsleitenden Schicht, um eine stabile Genauigkeit (0,1-50μm) bei hohen Durchflussraten zu gewährleisten.
II. Mechanismus der Filtration: Tiefenabscheidung vs. Oberflächenretention
Das Prinzip der “Dreifach-Reinigung” der fadengewickelten Filterpatrone:
Porengrößenraster: Physikalische Blockierung von Partikeln durch rautenförmige Löcher.
Faserhakeneffekt: Die Kanalwand des Faserflausches adsorbiert Schwebstoffe.
Dynamische Ablagerung: Partikel auf der gekrümmten Bahn aufgrund von Trägheitskollisionen Ablagerung. Experimente zeigen, dass die Rückhalterate von 10μm gewickelten Filterpatronen auf 3μm Partikel immer noch 99,5% erreichen kann.
“Oberflächensieb”-Mechanismus der gefalteten Patrone:
Da die Partikel direkt von einer dichten Membranschicht zurückgehalten werden, wird die Genauigkeit durch die Porengröße der Membran bestimmt (z. B. 0,1 μm absolute Genauigkeit). Der Vorteil besteht darin, dass kein Risiko der Fasermigration besteht und das Verfahren für eine Vielzahl von Anwendungen geeignet ist.
Der Vorteil ist, dass kein Risiko der Fasermigration besteht, was für sterile Arzneimittel, elektronisches Reinstwasser und andere hochsensible Szenarien geeignet ist.
III. Vergleich der Leistungsparameter:
Parameter
Fadengewickelte Filterpatrone
Faltenfilterpatronen
Filtrationsgenauigkeit (μm)
1-100 (Gradientenfiltration)
0,1-50 (absolute Genauigkeit)
Schmutzaufnahmekapazität (g)
15 kg pro Einheit (hohe Schmutzaufnahmefähigkeit)
5-8 kg pro Einheit (abhängig von der erweiterten Fläche)
Lebensmittel und Getränke: Klärung von Saft, Sterilisation vor der Abfüllung.
VI. Wirtschaftliche Analyse: Kosten- und Wartungsvergleich
Anfängliche Kosten: Der Stückpreis der fadengewickelten Filterpatrone ist niedrig (etwa $20-$50), der der plissierten Patrone höher ($80-$200).
Häufigkeit der Wartung: Drahtgewickelte Patronen müssen regelmäßig rückgespült werden (1 Mal pro Woche), plissierte Patronen können online sterilisiert werden und haben einen langen Austauschzyklus.
Umfassende Energieeffizienz: Der Differenzdruck der plissierten Patrone wird um 20%-60% reduziert, der Energiespareffekt ist bemerkenswert.
VII. Industrienormen und Qualitätskontrolle
Fadengewickelte Filterpatrone: Es muss die Norm “JB/T 7218-2004 Cartridge Pressurized Liquid Filtration Cartridge” erfüllen, um die Durchlässigkeit und Druckfestigkeit zu testen.
Faltenfilterpatrone: ISO 9001 zertifiziert, 100% Integritätstest (z.B. Blisterpunktmethode).
Schlussfolgerung
Faltenfilterpatronen und fadengewickelte Filterpatronen ergänzen sich in Aufbau, Leistung und Anwendung: Erstere zeichnen sich durch eine präzise Abscheidung aus und eignen sich für Szenarien mit hohem Hygienestandard; letztere zeichnen sich durch eine tiefgreifende Reinigung und eine hohe Schmutzaufnahmekapazität aus und eignen sich für die industrielle Vorbehandlung. Bei der Auswahl eines Modells müssen die Parameter Wasserqualität (Partikelverteilung, Viskosität), Kostenbudget und Wartungsfreundlichkeit berücksichtigt werden. Mit der Integration neuer Materialien (z. B. Graphenbeschichtung) und intelligenter Überwachungstechnologie werden die beiden Patronentypen in Zukunft in Richtung “lange Lebensdauer + anpassungsfähig” weiterentwickelt.
