Wenn ein Filtergehäuse außer Acht gelassen wird, führt jede vorgelagerte Abkürzung zu Differenzspannungen, Chlorbildung, Partikelablagerungen, Biofilm, Kalkablagerungen und letztendlich zu jenem unschönen Serviceeinsatz, bei dem alle der Umkehrosmosemembran die Schuld geben, obwohl diese lediglich Zeugin war. Warum sollte man das Opfer immer wieder befragen?
Ich habe tatsächlich Anlagen besichtigt, bei denen die Betreiber die Leitfähigkeit des RO-Durchflusses aus dem Gedächtnis angeben konnten, aber keine Ahnung hatten, wann der O-Ring des Kartuschengehäuses zuletzt überprüft wurde. Das zeigt mir, dass die Anlage nur die Symptome bekämpft, nicht die Ursachen. Was den Schutz der Umkehrosmosemembran angeht, führt die kostengünstigste Hardware in der Regel zu den teuersten Ausfallmustern: ein verschmutztes Gehäuse, eine abgeflachte Kartusche, eine undichte Dichtung oder ein nur halb gereinigter Auffangbehälter, der die Membran langsam mit Verunreinigungen versorgt.
Hier ist die unangenehme Wahrheit: Die Wartung von RO-Membranen beginnt nicht erst am Druckbehälter. Sie beginnt bereits im Filterbereich.
Die meisten RO-Ausfälle werden als Membranprobleme gemeldet, da sich der Verlust dort bemerkbar macht. Die Durchflussmenge sinkt. Der Salzdurchfluss steigt. Der Speisedruck steigt an. Chemische Reinigungen werden doppelt so häufig durchgeführt wie üblich. Dann behauptet jemand, die Qualität der Membran sei mangelhaft gewesen.
Vielleicht. Aber ich bezweifle es.
Eine Membranschicht ist kein „Zaubertuch“, sondern eine sorgfältig gefertigte Barriere aus Polyamid, die gegenüber suspendierten Feststoffen, Oxidationsmitteln, Öl, organischen Ablagerungen, Eisen, Mangan, Kalkablagerungen und Druckschlägen unempfindlich ist. Die Filterkonstruktion soll diese Belastungen mindern, bevor sie die Membranschicht erreichen. Wenn das Gehäuse undicht ist, Schlamm zurückhält, Biofilm bildet, Fasern verliert oder einen verbrauchten Vorfilter zu lange im System belässt, muss die Umkehrosmoseanlage die Folgen tragen.
Deshalb ist die Instandhaltung von Immobilien keine Hausarbeit. Es handelt sich vielmehr um Gefahrenkontrolle.
Ein sorgfältig ausgewähltes und gewartetes PP-Faltenfilterpatrone für Wasseraufbereitungsanlagen kann nachgeschaltete Membranen vor Partikelabrissen schützen, jedoch nur dann, wenn die Gehäusedichtung, der Sitz der Kartusche, der Anpressdruck der Endkappen und der Zeitpunkt des Austauschs als Bestandteile ein und desselben Systems betrachtet werden. Eine hochwertige Kartusche in einem vernachlässigten Gehäuse bietet keinen hochwertigen Schutz. Sie ist lediglich eine teure Zierde.
Die Wartung des Filtergehäuses dient dem Schutz von vier Aspekten: der Unversehrtheit der Filterpatrone, dem Durchfluss, der Zuverlässigkeit der Dichtungen und der Rückhaltung von Verunreinigungen vor der RO-Membran. Einfach ausgedrückt sollte das Gehäuse das Wasser durch den Vorfilter leiten – nicht um ihn herum, nicht über einen rissigen Bypass und nicht durch eine Schlammschicht, die zu einer Brutstätte für Biofilme wird.
Das sieht zwar nach Standard aus, ist es aber nicht.
Ich habe tatsächlich schon Fälle gesehen, in denen Gehäuse nach einer “regulären Wartung” geöffnet wurden, bei der zwar die Kartusche ausgetauscht, die Wanne jedoch nie gereinigt wurde. Der Monteur tauschte den Filter aus und hinterließ dabei braunen Schlamm, Kartuschenfasern, Dichtungsreste und einen mikrobiellen Belag. Dann sollte die neue Kartusche in einem verschmutzten Druckbehälter ihre Arbeit verrichten. Das ist in etwa so, als würde man sterile Handschuhe direkt in einen Ölbehälter stecken und das Ganze als hygienisch bezeichnen.
Ein Gehäuse schützt RO-Membranen nur dann, wenn folgende Bedingungen zutreffen:
Die Patrone passt genau in den Einbauraum, ohne dass Unebenheiten an den Endkappen oder Drucklücken auftreten.
Der O-Ring oder die Dichtung dichtet gleichmäßig ab, ohne Unebenheiten, Aufquellungen, Einschnitte oder chemische Beeinträchtigungen.
Das Innere des Gehäuses wird vor dem Einbau des brandneuen Filters gereinigt.
Vor der Wiederinbetriebnahme werden die Entlüftung, das Abflussrohr, die Klemme und der Verschluss überprüft.
Vor und nach dem Austausch werden die Differenzspannungen aufgezeichnet.
Die Mikron-Einstufung der Kartusche richtet sich nach dem Risiko des Speisewassers und nicht nach der Stimmung der Einkaufsabteilung.

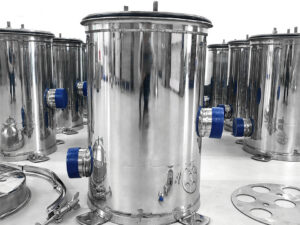

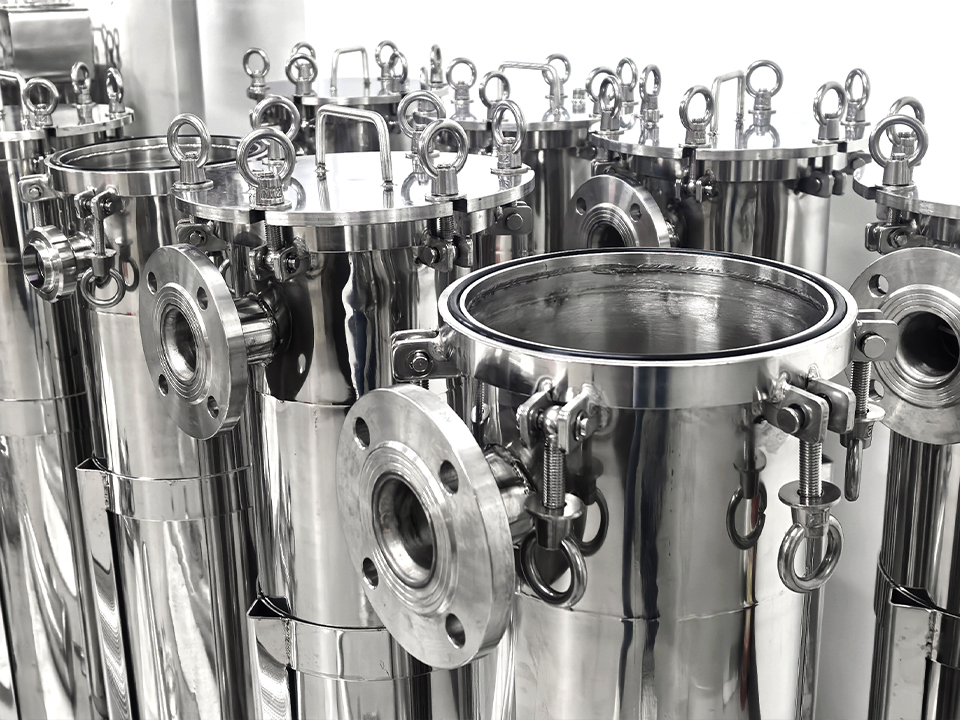

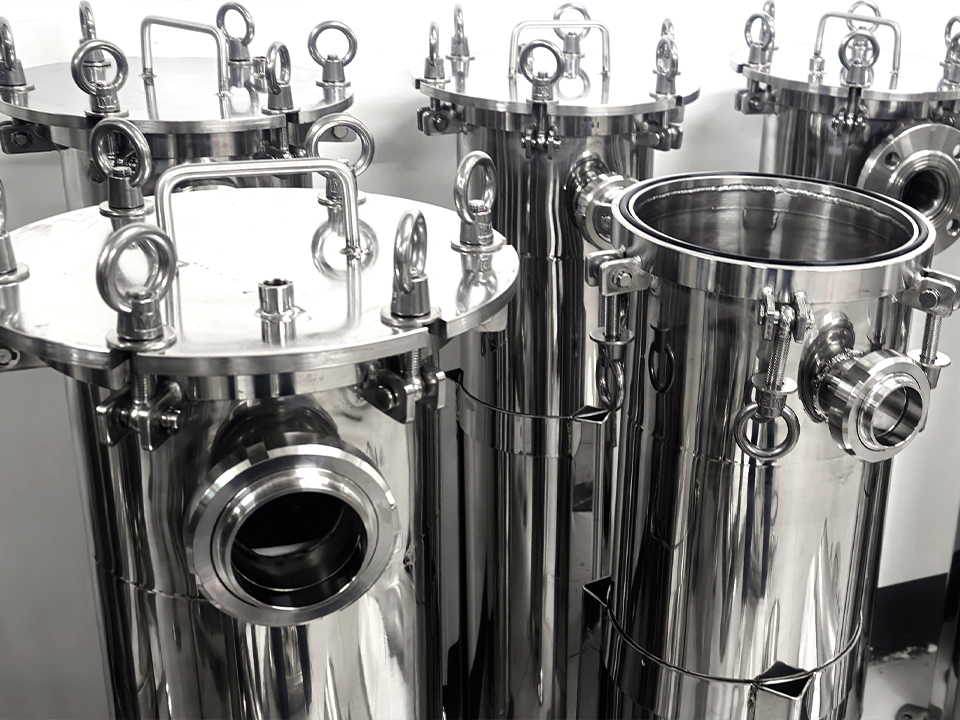

In industriellen Anlagen bevorzuge ich Gehäuse aus Edelstahl, wenn Druck, Temperatur, Reinigungschemikalien und mechanische Beanspruchung eine wichtige Rolle spielen. A Edelstahl-Winkelfiltergehäuse ist für leichte Wasserpolierarbeiten zwar nicht immer unbedingt erforderlich, doch in Anlagen mit heißem Wasser, aggressiven Reinigungsverfahren oder starken Schwankungen beim Feststoffgehalt können Kunststoffgehäuse sich als vermeintliche Sparmaßnahme erweisen, die sich letztlich als Fehlentscheidung herausstellt.
Vergessen Sie belanglose Daten. Erfassen Sie stattdessen, was Membranschäden vorhersagt.
Der Mindestdatensatz für die Wartung von Filtergehäusen sollte folgende Angaben enthalten: Eingangsdruck, Ausgangsdruck, Differenzdruck, Trübungsgrad des Zulaufs, SDI-Wert (sofern verfügbar), freies Chlor nach der Kohlefilterung, Betriebsstunden der Filterpatrone, Reinigungstag, Datum des Dichtungswechsels sowie die Initialen des Fahrers. Ja, Initialen. Anonyme Wartungsprotokolle sind der sichere Weg in die Haftung.
Was den Austausch von RO-Vorfiltern angeht, halte ich nichts von Vorschriften, die sich ausschließlich am Kalender orientieren. “Alle drei Monate” klingt in einer Tabellenkalkulation zwar gut, aber das Rohwasser hält sich nicht an den Kalender. Regenfälle, Überläufe im Gebäude, saisonale Algenbildung, Rohrwartungsarbeiten, Aktivkohleablagerungen und die Reinigung von Behältern in der vorgelagerten Anlage können eine Kartusche innerhalb weniger Tage verstopfen.
Zeit und Stress.
Wenn eine saubere Filterpatrone bei einem Differenzdruck von 0,05–0,15 MPa startet und der Druck dann stark ansteigt, liegt entweder eine tatsächliche Belastung, eine zunehmende Verschmutzung, eine Fehlleitung, eine falsche Wahl der Mikron-Einstufung oder eine Filterpatrone vor, die unter der Belastung und der damit verbundenen Anspannung versagt. Wechseln Sie den Filter nicht einfach aus und machen Sie weiter wie bisher. Öffnen Sie das Gehäuse und prüfen Sie die Anzeichen. Schlamm, Rost, Rußablagerungen, weißes Pulver, Schlamm oder Sand – jedes dieser Merkmale erzählt eine andere Geschichte.
Und wenn sich die Druckdifferenz überhaupt nicht verändert? Seien Sie misstrauisch. Ein Vorfilter, der im verschmutzten Betriebszustand keinen Druckanstieg anzeigt, könnte umgangen werden, überdimensioniert, unzureichend befestigt oder falsch installiert sein.
Schweigen ist eine Lüge.
Es wird viel über den Austausch von Schmutzfiltern in Umkehrosmoseanlagen diskutiert, als wäre die Mikron-Einstufung das einzige Kriterium. Das ist jedoch nicht der Fall. Eine 5-Mikron-Filterpatrone kann je nach Geometrie des Filtermediums, Schmutzaufnahmekapazität, Endkappendichtung, Durchflussrate, chemischer Verträglichkeit und Gehäusekonstruktion sehr unterschiedlich wirken.
Plissiertes Polypropylen eignet sich besonders, wenn Sie eine große Oberfläche, einen geringen Druckabfall sowie Waschbarkeit oder hohe Durchflussraten benötigen. Fadenwickelpatronen können robust und unempfindlich bei sehr starker Verschmutzung sein, insbesondere wenn es auf die Tiefenbeladung ankommt. Bei der Vorbehandlung in der Entsalzung würde ich mir auf jeden Fall genau ansehen, Wasserfilter mit gewickeltem Filtergewebe für die Entsalzung wo das Aufgabematerial einen variablen Feststoffanteil aufweist und der Bediener eher eine robuste Staubabsaugung als eine ausgefeilte, für Ausstellungsräume typische Lösung benötigt.
Der Austausch des Aktivkohlefilters zum Schutz der RO-Membranen ist eine eigenständige Kontrollmaßnahme. Bei gewerblichen RO-Anlagen geht es bei der Aktivkohle nicht nur um Geschmack und Geruch, sondern in der Regel auch um die Entchlorung. Dünnschicht-Verbund-RO-Membranen vertragen den direkten Kontakt mit Oxidationsmitteln nur schlecht, und die Branche hat gelernt, dass Chlorprobleme ein Membranproblem schnell zu einer Kaufkatastrophe machen können.
Doch Kohlenstoff birgt ganz eigene Gefahren. Er kann Feinanteile verlieren. Er kann biologische Prozesse fördern. Er kann schneller als erwartet aufgebraucht sein. Daher sollte der Kohlenstoffbereich bei Bedarf durch nachgeschaltete Partikelreinigung gespült, überprüft und geschützt werden. Wenn in den nach dem Kohlenstoffbereich liegenden Bereichen schwarze Ablagerungen auftreten, ist die Membran nicht ausreichend geschützt; sie wird langsam durch Kohlenstoffablagerungen abgetragen.
Für Anlagen, die komplette Aufbereitungslinien neu errichten oder erweitern, ist es sinnvoll, die Vorbehandlungsanlage als Gesamtpaket zu betrachten und nicht als zufällige Ansammlung von Gehäusen. Ein Anbieter, der erkennt, dass Filteranlage für Wasseraufbereitungsanlagen in Fabriken kann dazu beitragen, das klassische Missverhältnis zu verringern: einen überdimensionierten RO, einen unzureichend ausgelegten Vorfilter und die damit betrauten Fahrer, die gegen die Auswirkungen ankämpfen.
Die Reinigung eines Filters ist nicht besonders kompliziert, wird aber in der Regel äußerst unsachgemäß durchgeführt.
Trennen Sie zunächst die Anlage vom Netz und lassen Sie den Druck ab. Öffnen Sie die Entlüftungsöffnung. Lassen Sie das Wasser vollständig ablaufen. Entsorgen Sie die verbrauchte Filterpatrone, ohne dabei Schlamm direkt in den Stromanschluss zu kratzen. Überprüfen Sie die Filterpatrone, bevor Sie sie wegwerfen. Dieser verbrauchte Filter ist ein Rekordwert.
Reinigen Sie anschließend das Innere der Anlage mit geeigneten Geräten und Reinigungsmitteln. Vermeiden Sie Kratzer durch Metall an Kunststoffbehältern. Verwenden Sie keine unbekannten Lösungsmittel. Vermeiden Sie den Kontakt mit aggressivem Chlor in der Nähe von Bauteilen, die direkt in die Dünnschicht-Verbundmembranen münden, es sei denn, das System wurde vor dem Neustart ordnungsgemäß getrennt, gespült und überprüft.
Das Ziel ist nicht „parfümfrei“. Das Ziel ist rückstandsfrei, dichtungsverträglich und wiederanlaufsicher.

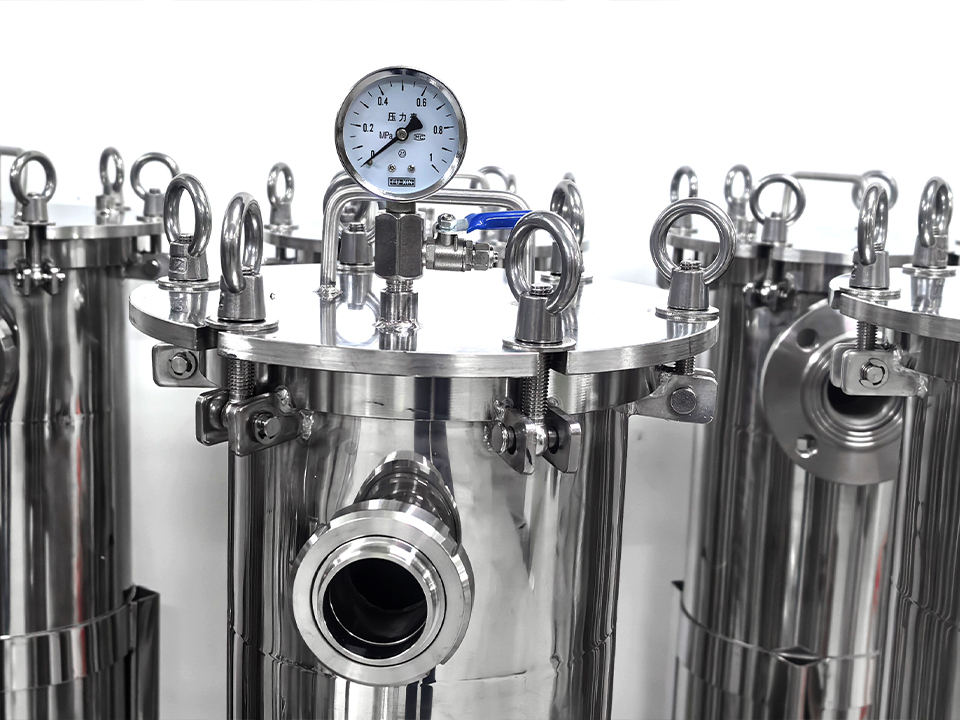

Überprüfen Sie die Ölwanne, den Kopf, den mittleren Bolzen, die Feder, die Schneidkante, den Sitz der Endkappe, die Klemme, die Ablassschraube, die Entlüftungsöffnung, die Druckskala und die O-Ring-Nut. Ersetzen Sie beschädigte Dichtungen, bevor sie ihre Funktion verlieren. Verwenden Sie ausschließlich kompatibles Schmiermittel. Setzen Sie die Kartusche in der richtigen Richtung wieder ein, falls es sich um eine richtungsgebundene Ausführung handelt. Ziehen Sie die Schrauben entsprechend der Gehäusebauart fest, nicht nach Augenmaß.
Wird die Filtration von Flüssigkeiten in Edelstahl-Hygieneanlagen in mehrstufigen Anordnungen eingesetzt, gewinnt die Reinigungstechnik noch mehr an Bedeutung, da jede Stufe die nachfolgende entweder schützen oder kontaminieren kann. A maßgeschneidertes mehrstufiges Flüssigkeitsfiltersystem aus Edelstahl Dies gibt den Betreibern zwar deutlich mehr Kontrolle, bietet ihnen aber gleichzeitig auch mehr Möglichkeiten, versteckte Umgehungswege zu schaffen, wenn Dichtungen und Kartuschen nachlässig behandelt werden.
Verwenden Sie dies als Ausgangsbasis und passen Sie die Werte anschließend an die Qualität des Speisewassers, die Durchflussrate, den Kartuschentyp und die Empfindlichkeit der RO-Membran an.
| Wartungspunkt | Was ist zu prüfen? | Indikation | Aktion | Gefahren durch RO-Membranen bei Nichtbeachtung |
|---|---|---|---|---|
| Immobilien im Innenbereich | Schlamm, Rost, Schleim, Strafen wegen Kohlenstoffemissionen, Reichweite | Verschmutzte Schale nach dem Entfernen der Kartusche | Vor dem Einbau einer neuen Kartusche reinigen und durchspülen | Partikelablagerungen, Biofilmbildung |
| O-Ring oder Dichtung | Schnittwunden, Schwellungen, Abflachungen, chemische Einwirkung | Auslaufen, ungleichmäßige Verdichtung, Bypass-Spuren | Dichtung austauschen, Zustand der Nut überprüfen | Bypass für ungefiltertes Wasser |
| Kartuschenpassung | Länge, Ausführung der Endkappe, Dichtungskompression | Lose Patrone, eingedrücktes Ende, Spalt am Sitz | Verwenden Sie eine Patrone mit den entsprechenden Spezifikationen | Durchgang für geradlinige Feststoffe |
| Differentialdruck | Spannungsverlauf an Einlass/Auslass | Starker Anstieg oder kein Anstieg insgesamt | Filter austauschen oder Bypass überprüfen | Höherer Zuführdruck, schnellere Verschmutzung |
| Kohlenstoffphase | Freies Chlor, Kohlenstoffabzüge, Betriebsstunden | Chlorentwicklung, Strafen wegen Schwarzspiels | Kohlefilter austauschen, durchspülen, bei Bedarf Nachfilter einbauen | Oxidative Membranschäden |
| Entlüften und entleeren | Probleme mit der Saite, Undichtigkeiten, Luftblasen | Lufthammer, Druckstoß wieder aktivieren | Schrittweise Behebung und Neustart | Mechanische Beanspruchung von Kartuschen und Membranen |
| Genauigkeit bewerten | Aktivität und Kalibrierung bewerten | Falsche Messwerte, schwierige Druckwerte | Messgerät wechseln oder einstellen | Falsche Entscheidungen bei der Wartung |
| Reinigungsanleitung | Datum, Betreiber, Chemikalien, Kartuschenausführung | Fehlende Protokolle oder vage Notizen | Protokollbogen systematisieren | Wiederholte Fehler ohne Ursache |
Es gibt keinen allgemein besten Vorfilter zum Schutz von RO-Membranen. Wer Ihnen etwas anderes erzählt, will Ihnen nur etwas verkaufen.
Bei Sand und groben Verunreinigungen sind Tiefenfilterpatronen oder eine mehrstufige Filterung mit Beutel und Patrone möglicherweise sinnvoller, als direkt auf hochwertige Faltenfiltermedien zurückzugreifen. Bei feinen Kohlenstoffpartikeln ist eine nachgeschaltete Reinigungskartusche wichtig. Bei Rost und Rohrablagerungen spielen die Reinigungsfreundlichkeit und die Schmutzaufnahmekapazität eine Rolle. Bei Systemen, die anfällig für Biofilme sind, sind die Zugänglichkeit für die Desinfektion und die Verringerung von Toträumen entscheidend. Bei industriellen Anwendungen mit hohem Durchfluss sind die Druckbeständigkeit und die Kartuschenhalterung von Bedeutung.
An dieser Stelle kommt gelegentlich das Thema Stahlmedien zur Sprache. A Maßgefertigter Filter aus gesintertem Drahtgeflecht für den gewerblichen Einsatz kann von Nutzen sein, wenn der Prozess wiederverwendbare Metallfilter, eine hohe mechanische Belastbarkeit oder Beständigkeit gegenüber extremen Betriebsbedingungen erfordert. Es handelt sich dabei nicht um eine Standardlösung für jede RO-Vorbehandlungsanlage, doch in anspruchsvollen gewerblichen Anwendungen kann eine ausschließliche Ausrichtung auf Einwegprodukte unüberlegt sein.
Die Frage, die man sich beim Kauf stellen sollte, lautet: Wovor schützt die Membran eigentlich?
Wenn die Antwort “egal” lautet, wurde die Auslegung der Vorbehandlung tatsächlich nicht ausreichend geprüft.
Wenn eine Umkehrosmoseanlage an Effizienz einbüßt, möchte ich, dass die Filterbereiche überprüft werden, bevor dem Lieferanten der Membranschicht Vorwürfe gemacht werden. Nicht danach. Sondern vorher.
Sehen Sie sich die Patrone an. Schneiden Sie sie auf, wenn der Defekt kostspielig genug ist. Achten Sie auf Schlammablagerungen, Kohlenstoffablagerungen, Schleim, Korrosion, Ablagerungen, Ölschimmer, zerdrückte Falten, Teleskopierung, Defekte an der Endkappe und ungleichmäßige Staubmuster. Uneinheitliche Beladung deutet in der Regel auf ein Problem bei der Strömungsverteilung hin. Ein sauberer Streifen auf einer verschmutzten Patrone kann auf einen Bypass hindeuten. Ein heruntergefallener Kern kann auf extreme Differenzspannungen hindeuten. Ablagerungen deuten darauf hin, dass sich der Filterbereich zu einem biologischen Nährboden entwickelt hat.
Das ist keine attraktive Arbeit. Ausgezeichnet. Der Glamour hat schon mehrere Instandhaltungsbudgets ruiniert.
Die Wartung von RO-Membranen ist im Wesentlichen eine Frage der Routine: Sauberkeit der Anlagen, richtige Kartuschen, geregelter Druck, geprüfte Aktivkohle, protokollierte Daten und keine voreiligen Annahmen. Diese Routine ist kostengünstiger als ein Notfall-Membranwechsel.
Die Wartung von Filteranlagen umfasst die routinemäßige Überprüfung, Reinigung, Sicherung, den Austausch der Filterpatronen, die Überprüfung des Drucks sowie die Reaktivierungssteuerung an dem Behälter, in dem sich die Vorfilter vor der Umkehrosmosemembran befinden, damit das Wasser ohne Bypass, Verunreinigungsübertragung oder Druckschwankungen durch das gewünschte Filtermedium geleitet wird. In der Praxis umfasst dies die Reinigung des Sammelbehälters, die Überprüfung des O-Rings, die Überprüfung des korrekten Sitzes der Filterpatronen, die Protokollierung des Differenzdrucks, das Spülen nach der Reinigung sowie den Austausch verbrauchter Elemente, bevor diese den Schutz der Membranen gefährden.
Der Austausch des RO-Vorfilters muss sich nach der Differenzbelastung, der Betriebsdauer der Kartusche, Veränderungen der Wasserqualität und den Vorgaben des Lieferanten richten und nicht allein nach dem Kalender, da Sedimentbeladung, Kohlenstofferschöpfung, saisonale Trübung und Durchflussbedarf sich schneller ändern können als bei einer regelmäßigen monatlichen oder vierteljährlichen Wartungsroutine. Ein fester Zeitplan ist nur dann akzeptabel, wenn er durch Trenddaten gestützt wird. Wenn die Belastung plötzlich ansteigt, sich die Wasserqualität verändert oder nach der Aktivkohlebehandlung Chlor auftritt, muss der Filter früher ausgetauscht werden.
Die Reinigung des RO-Filtergehäuses umfasst das Isolieren und Druckentlasten des Behälters, das Entfernen der eingesetzten Kartusche, das Spülen des Innenraums mit geeigneten Reinigungsverfahren, die Überprüfung der Dichtungen und Sitzflächen, das Entfernen von Rückständen sowie die schrittweise Wiederinbetriebnahme, damit keine Partikel, eingeschlossene Luft oder chemische Spuren in die RO-Membran gelangen. Der Betreiber muss den Einsatz aggressiver oder unbekannter Chemikalien vermeiden, es sei denn, das Gehäusematerial, das Dichtungsmaterial und die Maßnahmen zur Isolierung der nachgeschalteten Membran sind überprüft worden. Das Gehäuse sollte sauber und geruchsneutral sein und keine losen Rückstände aufweisen, bevor eine neue Kartusche eingesetzt wird.
Der Austausch des Aktivkohlefilters ist von Bedeutung, da aktivierte Kohle üblicherweise eingesetzt wird, um Chlor oder Oxidationsmittel vor den Dünnschicht-Komposit-Umkehrosmosemembranen zu entfernen. Erschöpfte Aktivkohle kann die Bildung von Chemikalien begünstigen, während alte Aktivkohlebetten unter schlechten Betriebsbedingungen Verunreinigungen freisetzen oder das Wachstum organischer Stoffe fördern können. Damit ist Aktivkohle sowohl ein Schutzfaktor als auch ein Risikofaktor. Betreiber müssen nach den Aktivkohlestufen den Gehalt an freiem Chlor, die Betriebsstunden, den Druckabfall und den Mitreiß von schwarzen Partikeln überprüfen.
Der effektivste Vorfilter zum Schutz der RO-Membranschicht ist eine Kartusche oder eine strukturierte Reinigungsanlage, die auf die tatsächlichen Risiken im Speisewasser – wie Schmutzpartikel, Korrosionsrückstände, Kohlenstofffeinpartikel, Biofilm, Öl oder Vorläufersubstanzen für Ablagerungen – abgestimmt ist und gleichzeitig einen gleichmäßigen Durchfluss sowie einen akzeptablen Differenzdruck gewährleistet. Eine 5-Mikron-Patrone ist nicht automatisch die richtige Lösung. Plissiertes PP, gewickelte Filter, Beutelfilter, Aktivkohle oder Metallfiltermedien können je nach Packungsmuster, Durchflussrate, chemischer Zusammensetzung und Wartungszugänglichkeit jeweils geeignet sein.
Ein Filter ist kein passives Rohr mit einer Abdeckung. Er ist die letzte Instanz, bevor das eigentliche Speisewasser die Umkehrosmosemembran erreicht.
Wenn Sie eine deutlich längere Lebensdauer der Membran, weniger Reinigungen, geringere Betriebsbelastung und weniger unerwartete Ausfälle wünschen, beginnen Sie mit dem Teil, von dem jeder denkt, es sei so einfach, dass man es leicht übersehen könnte. Überprüfen Sie das Gehäuse. Reinigen Sie es ordnungsgemäß. Wählen Sie die Kartusche passend zur Verunreinigung aus. Überwachen Sie die Belastung. Achten Sie auf den Durchbruch der Aktivkohle. Ersetzen Sie die Dichtungen, bevor sie Ihnen Probleme bereiten.
Und wenn das folgende Problem mit der RO-Leistung auftritt, fangen Sie nicht mit der Rechnung für die Membranschicht an.
Öffnen Sie zunächst das Filtergehäuse.
