Die meisten FAT-Beiträge befassen sich mit Kino.
Ich habe tatsächlich schon beeindruckende Ordner, bedruckte Deckblätter, makellose Prüfstempel und ein Lieferantenteam gesehen, das so lächelte, als wäre die Prüfung bereits bestanden; dann stellten wir jedoch ungleichmäßige Dichtungen, undokumentierte Schweißreparaturen, falsch positionierte Entlüftungsöffnungen und eine Differenzdruckskala fest, die so angebracht war, dass ein Techniker sie nur ablesen konnte, wenn er sich wie ein Schlangenmensch verrenkte. Warum passiert das immer wieder?
Da ein Verfahren zur Abnahmeprüfung von Produktionsstätten wird oft als reine Versandformalität betrachtet, anstatt als das, was es tatsächlich ist: die letzte wirtschaftliche Gelegenheit, kostspielige Fehler zu erkennen.
Bei auf einem Skid montierten Filtergehäusesystemen spielt dieser Unterschied eine Rolle. Es handelt sich hierbei nicht um ansprechende Edelstahlrahmen. Es sind geschweißte, verschraubte, mit Dichtungen versehene und mit Messgeräten ausgestattete, druckbeaufschlagte Reinigungsanlagen, die mit Salzwasser, CIP-Chemikalien, Prozesswasser, Lösungsmitteln, Druckluft, Dampfspuren oder Lösungen auf der sterilen Seite in Berührung kommen können. Ein geeignetes FAT-Verfahren für auf einem Skid montierte Filtergehäusesysteme muss den Skid als funktionierende Baugruppe prüfen und nicht als eine Ansammlung von Komponenten, die zufällig ein gemeinsames Rahmenwerk teilen.
Und tatsächlich bin ich voreingenommen: Ich hege Misstrauen gegenüber jeder Art von FAT, die mit einer “Sichtprüfung” beginnt und mit einer “Verbraucher-Zertifizierung” endet, den Lieferanten jedoch niemals dazu verpflichtet, den Durchflussverlauf, die Druckstabilität, die Entleerbarkeit, die Funktionsweise der Absperrvorrichtungen, den Einbau der Komponenten, die Genauigkeit der Typenschilder und die Wartungszugänglichkeit unter realistischen Betriebsbedingungen zu überprüfen.
Ein Verfahren zur Werksabnahmeprüfung ist ein geregelter Bewertungs- und Prüfplan vor dem Versand, mit dem sichergestellt wird, dass die Ausrüstung die vereinbarten Anforderungen hinsichtlich Konstruktion, Sicherheit, Abmessungen, Belastbarkeit, Dokumentation und Funktionsfähigkeit erfüllt, bevor sie das Werk des Lieferanten verlässt. Für auf Skids montierte Filtersysteme sollte es den Prüfumfang, die Abnahmekriterien, die Anwesenheitsanforderungen, die Werkzeuge, Abweichungen, die Gründe für eine Zurückhaltung sowie die Abnahmebefugnis festlegen.
Das klingt total trocken. Ist es aber nicht.
Ein hervorragendes Prüfverfahren zur Zulassung von Fertigungsstätten ist ein geschäftlicher Trumpf. Es verhindert, dass der Lieferant Unsicherheiten mitliefert. Es bewahrt den Käufer davor, Nacharbeiten in Kauf nehmen zu müssen. Es bietet beiden Seiten einen aussagekräftigen Nachweis, falls später jemand behauptet: “Das lag nie im zulässigen Bereich.”
Der Markt hat diese Lektion auf die harte Tour gelernt. In den Leitlinien der OSHA für Druckbehälter werden Sichtprüfung, Eindringprüfung, magnetische Partikelprüfung, Röntgenprüfung und Ultraschallprüfung als gängige Prüfverfahren aufgeführt, die von zugelassenen Druckbehälterprüfern angewendet werden; das ist von Bedeutung, da druckbeaufschlagte Filtergehäuse nicht mehr nur “Sanitärvorrichtungen” sind, sobald sie in Betrieb genommen werden.
Hier ist die harte Wahrheit: Wenn die FAT keine Beweise vorlegt, entwickelt sie Standpunkte.
Die Fehler sind so gut wie nie ungewöhnlich.
Falsches Elastomer. Falsch beschriftetes Ventil. Schwenkbare Abdeckung durch ein Rohrhindernis blockiert. Hebeösen, die nicht mit dem tatsächlichen Schwerpunkt übereinstimmen. Falsche Kartuschengröße. Fehlende Entlüftung am höchsten Punkt. Verfärbungen durch Verkleben im Sanitärbereich. Messgeräteanordnung zu breit, um aussagekräftig zu sein. Totbereich in den Abflussrohren, der auf der Zeichnung niemandem aufgefallen ist.
Ein paar Kleinigkeiten, danach die Rechnungen.
Ein auf einem Skid montiertes System vereint mechanische, rohrleitungstechnische, filtrationstechnische, messtechnische, elektrische und dokumentarische Risiken in einem kompakten Paket. Aus diesem Grund muss die FAT-Liste alle technischen Bereiche abdecken. Wenn der Käufer nur den Filterbehälter prüft, übersieht er den Skid. Wenn er lediglich die Skid-Konstruktion prüft, übersieht er den Prozess.

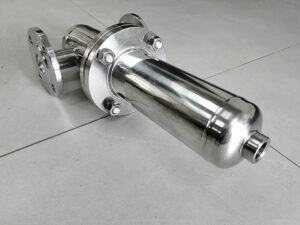

Zum Beispiel ein Mehrstufiger Flüssigkeitsfilter aus Edelstahl – Immobilien Ein Gerät kann zwar eine grundlegende Bewertung bestehen, aber dennoch nicht mehr funktionsfähig sein, wenn die Phasen nicht richtig aufeinander abgestimmt sind, sich die Kartuschen nur schwer entfernen lassen oder die Beutelhalterkörbe nach einem wiederholten Einbau nicht richtig sitzen.
Ich würde lieber schon in der Fertigungsanlage eine Palette wegen eines falsch verlegten Abflussrohrs aussortieren, als diesen Mangel erst bei der Montage zu entdecken, wenn der Werksleiter bereits die Ausfallstunden zählt.
Eine echte FAT-Methode für auf Skids montierte Filteranlagen sollte sechs Bereiche abdecken: Dokumentation, hochwertige Fertigung, Belastbarkeit, zweckmäßige Verfahren, Wartbarkeit und Transportverpackung.
Nicht glamourös. Unverzichtbar.
Die Unterlagen sollten folgende Punkte bestätigen: Auftragsumfang, P&ID-Änderungen, GA-Zeichnung, Schweißplan, Werkstoffzertifikate, Elastomer-Zertifizierungen, Druckstufe, Aufzeichnungen zur Oberflächenbeschichtung, Kalibrierung der Messgeräte, Ersatzteilliste und Betriebsanleitung. Wenn das System aus PP, PTFE, PES, Edelstahlgewebe, Aktivkohle oder Sinterelementen besteht, müssen die Unterlagen zu den Filtermedien den Betriebsbedingungen entsprechen.
A PP/PTFE-Faltenfilterpatrone für Edelstahl-Wasserfilter in der Immobilienbranche dürft in den FAT-Daten nicht als gewöhnliches Verbrauchsmaterial behandelt werden. Seine Größe, Endkappe, Mikron-Einstufung, Dichtung, Kollapsspannung und chemische Verträglichkeit gehören in das Abnahmeprotokoll.
Bei der Bauabnahme sollten Schweißnähte, die Rechtwinkligkeit der Konstruktion, Verankerungsöffnungen, die Abmessungen der Kufen, Hebepunkte, der Passivierungszustand, Stutzen, Halterungen, Ventilkennzeichnungen, Durchflussrichtungspfeile, Typenschilder, Befestigungsösen und der Instrumentenbereich überprüft werden.
Bei der Funktionsprüfung müssen folgende Punkte überprüft werden: Ventilbewegung, Bypass-Funktionsweise, Entlüftungsventil, Abflussleitungen, Isolierung, Demontage von Bauteilen, Freiraum zum Öffnen des Deckels, Funktion der Differenzdruckskala, Transmittersignal, gegebenenfalls Alarmsimulation sowie die Genauigkeit des Durchflusswegs.
Und die Bewertung der Produktverpackung? Die Leute machen sich darüber lustig, bis die Palette mit einem verbogenen Bein und einem gebrochenen Messstab auftaucht.
Bei der hydrostatischen Druckprüfung des Filtergehäuses zeigen sich nervöse Anbieter von ihrer schwächsten Seite.
Wasser strömt ein. Der Druck steigt. Alle schauen zu.
Die entscheidende Frage lautet jedoch nicht: “Gab es ein Leck?” Vielmehr geht es um folgende Punkte: War der Prüfdruck korrekt, wurde die Haltezeit aufgezeichnet, waren die Messgeräte kalibriert, wurde eingeschlossene Luft abgelassen, war das Prüfmedium geeignet, wurden die Gewindeverbindungen geprüft und wurden etwaige Reparaturarbeiten nach der Prüfung dokumentiert?
Hydrostatische Prüfungen werden in der Regel gegenüber pneumatischen Druckprüfungen bevorzugt, da komprimiertes Gas wesentlich mehr potenzielle Energie speichert als inkompressible Flüssigkeit; ein in der Raffineriebranche gängiges Verfahren zur Druckprüfung führt diese Entscheidung in seinen Sicherheitsgrundlagen ausdrücklich aus.
Bei Filtergehäusen muss die hydrostatische Prüfung in der Regel den Gehäusekörper, den Deckelverschluss, die Flanschverbindungen, die Stutzen-Schweißnähte, die Ablass- und Entlüftungsanschlüsse, die Verteiler-Schweißnähte sowie jede Art von Druckgrenze stromabwärts des Einlass-Absperrventils umfassen. Verfügt die Anordnung über mehrere Gehäuse, sollte in der Prüfmethode festgelegt werden, ob jedes Gehäuse einzeln geprüft wird oder der gesamte Verteiler als eine Einheit bewertet wird.
Diese Unterscheidung ist problematisch.
Wenn das Modul für einen Betriebsdruck von 10 bar ausgelegt ist, sollte bei der FAT nicht einfach “etwa 10 bar” angegeben werden, nur weil jemand runde Zahlen bevorzugt. Das Verfahren muss den Auslegungsdruck, die Prüfspannung, die Prüfdauer, die Messgerät-ID, den Messgerätetyp, das Kalibrierungsdatum, die Umgebungstemperatur, das Prüfmedium, die Abnahmekriterien und die Definition von Leckagen enthalten.
Hier sind meine üblichen Kriterien: keine sichtbaren Undichtigkeiten, kein ungewöhnlicher Druckabfall, keine dauerhaften Verformungen, kein Auslaufen an den Gewindeanschlüssen, kein Herausdrücken der Dichtung und keine undokumentierten Feststellungen während der Haltezeit.
Ja, das Nachziehen während der gesamten Prüfung gilt als Betrug, es sei denn, die Methode lässt dies zu und dokumentiert es.
Die Zulassungsstandards für auf Fahrgestellen montierte Filtersysteme müssen messbar sein. “Sieht gut aus” ist kein Entwurf. “Keine Probleme” ist keine Prüfung. “Läuft wie gewohnt” ist kein Prüfergebnis.
Verwende Zahlen.
Anwendungstoleranzen.
Verwenden Sie eine „Bestanden/Nicht bestanden“-Formulierung, die ein erschöpfter Prüfer anwenden kann, ohne den Verkaufsleiter hinzuziehen zu müssen.
| FAT-Bereich | Geringe Anforderungen an die Zulassung | Hoher Zustimmungsstandard |
|---|---|---|
| Hydrostatischer Druck | “Es wurde kein Leck festgestellt” | Auf den festgelegten Prüfdruck für die festgelegte Dauer halten; keine erkennbare Undichtigkeit, keine bleibende Verformung, kein unzulässiger Druckverlust |
| Abmessungen des Fahrgestells | “Wie in der Abbildung dargestellt” | Gesamtlänge, Größe, Höhe, Düsenausrichtung, Abstand der Befestigungslöcher innerhalb der zulässigen Toleranz |
| Passform des Filterelements | “Kartusche eingesetzt” | Korrekte Kartuschenlänge, Endstück, Dichtung, Sitzdruck und Ausbaubereich überprüft |
| Abschaltvorgang | “Absperrvorrichtungen überprüft” | Jedes mit einem Tag versehene Ventil wurde geöffnet und geschlossen; die Durchflussrichtung wurde anhand der im P&ID festgelegten Positionen überprüft und auf Video aufgezeichnet |
| Instrumentierung | “Bestätigen” | Messgeräteauswahl, Etikett, Kalibrierungszertifikat, kein Nullpunktproblem, Einbau und Ausrichtung, DP-Funktion bestätigt |
| Dokumentation | “Eingereichte Beiträge” | MTCs, Zertifikate, Abbildungen, Bewertungsprotokolle, Abweichungsprotokoll, Packliste, Betriebs- und Wartungshandbuch – freigegeben |
| Sanitäre Einrichtungen | “Vor dem Versand aufräumen” | Innenflächen frei von Schweißschlacke, Öl, losen Partikeln und sichtbaren Partikeln; Anschlüsse nach Begutachtung verschlossen |
| Produktverpackung | “Gut beladen” | Gleitvorrichtung befestigt, Düsen gesichert, Messgeräte entfernt oder abgeschirmt, bei Bedarf Trockenmittel verwendet, Auftriebsfaktoren notiert |
Beachten Sie, was strenge Standards bewirken. Sie machen Improvisation überflüssig.
Ich ziehe eine kurze Checkliste mit den wichtigsten Punkten einer langen Liste vor, die niemand liest.
Erstens: Entspricht der Schlitten der aktuell genehmigten Zeichnung? Nicht der, die an der Wand des Lagers hängt. Nicht die alte Version, die dem Angebot beigefügt war. Sondern die genehmigte Version.
Zweitens: Kann der Betreiber das Gerät wirklich warten? Ein Filter, bei dem man die Hälfte der Rohrleitungen demontieren muss, um ein Bauteil auszutauschen, ist kein „Skid“ – sondern eine zukünftige Beschwerde.
Drittens: Ist jeder Strömungsweg sinnvoll? Zulauf, Stromanschluss, Bypass, Rückführung, Abflussrohr, Entlüftung, Probenahmeanschluss, Rückspülleitung (falls vorhanden). Verfolgen Sie den Weg buchstäblich nach. Verlassen Sie sich nicht auf theoretisch eingezeichnete Pfeilspitzen.

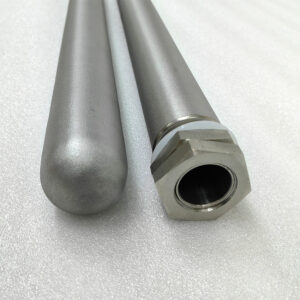

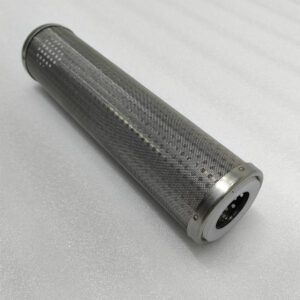

Viertens: Sind die Filterkomponenten aufeinander abgestimmt? Aktivkohlefilter, gesinterte Kunststofffilter, Edelstahlgewebe, plissierte PTFE-, PP- und PES-Filter sowie Beutelfilter verhalten sich unter Belastung, bei unterschiedlichen Temperaturen, bei unterschiedlicher Partikelbelastung und bei direkter Einwirkung von Chemikalien jeweils unterschiedlich. A Plan zur Kohlefiltration Das mag im Datenblatt zunächst einfach aussehen, doch Kohlenstoffstaub, Alterung, Durchflussrate und Bypass-Leckagen können die “Filtration” zu einer kostspieligen Angelegenheit machen.
Fünftens: Lassen sich Verbrauchsmaterialien ohne Beschädigungen austauschen? Genau hier zeigen viele preisgünstige Baugruppen ihre Schwächen. Die Kartusche passt zwar während der Montage, doch später kann der Bediener sie nicht ohne Weiteres entfernen, da das Spiel zwischen Führungsstange, Federplatte oder Abdeckung nie überprüft wurde.
Sechstens: Wird die Gefahr der Korrosion realistisch behandelt? Meerwasser, Chloride, Laugen, Hypochlorit, warmes Wasser und saure Abwässer machen dem in der Broschüre angepriesenen Edelstahl nichts aus. Wenn das System aktivierte Kohlenstoffelemente für den Einsatz in Salzwasser, Produktzertifizierungen und die Verträglichkeit mit Elastomeren sind keine tollen Extras. Sie sind überlebenswichtig.
Ausfälle von Belastungsvorrichtungen sind keine Dokumentationsprobleme. Es handelt sich um Probleme im Explosionsradius.
Der Untersuchungsbericht des United State Chemical Security Board zum Vorfall bei Givaudan Feeling Colour beschreibt eine Explosion am 12. November 2024 in Louisville, Kentucky, bei der zwei Arbeiter tödlich verletzt und elf weitere verletzt wurden; zwar handelte es sich dabei nicht um einen FAT-Vorfall im Zusammenhang mit einem Filter-Skid, ist dies doch ein ernüchternder Hinweis darauf, dass druckführende Prozessanlagen einer strengen Überprüfung, einer Änderungskontrolle und einer Risikobewertung bedürfen.
Die Daten der OSHA zur Meldung schwerer Verletzungen aus dem Jahr 2024 zeigen zudem, warum der Begriff “geringes Risiko am Arbeitsplatz” eine verharmlosende Formulierung ist. Laut den Branchenberichten zu den Statistiken der OSHA über schwere Verletzungen wurden im Jahr 2024 insgesamt 9.034 schwere Verletzungen gemeldet, darunter Hunderte von stationären Krankenhausaufenthalten und Amputationen.
Das Bureau of Labor Statistics berichtete, dass Arbeitgeber im privaten Sektor im Jahr 2024 2,5 Millionen nicht tödliche Arbeitsunfälle und Berufskrankheiten verzeichneten, was einem Rückgang von 3,1% gegenüber 2023 entspricht; diese Verbesserung ist zwar zu begrüßen, doch 2,5 Millionen Fälle sind nach wie vor keine Zahl, die verantwortliche Entscheidungsträger einfach so abtun sollten.
Wenn also ein Lieferant sagt: “Das haben wir schon immer so gemacht”, höre ich darin eher eine Warnung als einen Grund zur Beruhigung.
Mein bevorzugtes Testverfahren für handelsübliche Filtergehäuse ist furchtbar, langsam und schwer zu fälschen.
Beginnen Sie mit dem Dokumentensperrstatus. Während die Zeichnungen noch verschoben werden, darf keine FAT beginnen. Wenn während der FAT eine Änderung vorgenommen wird, muss diese Änderung in das Inkonsistenzprotokoll aufgenommen werden.
Führen Sie anschließend eine Identitätsprüfung durch. Überprüfen Sie Etiketten, Identifikationsnummern, Qualitätsklassen, Elastomere, Bauform, Druckfestigkeitsklasse, Düsenanordnung, Flanschnorm, Dichtungstyp und Oberflächenbehandlung.
Anschließend erfolgt die räumliche Bewertung. Dabei ist nicht nur das Gefäß selbst, sondern auch der Transportwagen zu berücksichtigen. Transportbeschränkungen, Zufahrtswege zum Werk, Öffnungen für Stützen, Düsenhöhen, Wartungsraum und Hebepunkte spielen dabei eine Rolle.
Führen Sie anschließend eine Inneninspektion durch. Öffnen Sie die Gehäuse. Überprüfen Sie die Dichtungsflächen, Körbe, Patronenstangen, Halteplatten, Siebe, die Farbe der Schweißnähte, Schleifschäden, Partikel und Abflussvertiefungen.
Führen Sie anschließend eine hydrostatische Druckprüfung durch. Notieren Sie den Druckanstieg, die Haltezeit, die Dauer, die Kennnummer des Manometers, die Umgebungsbedingungen, festgestellte Undichtigkeiten, die ergriffenen Korrekturmaßnahmen und das Ergebnis.
Anschließend die Funktionsprüfung durchführen. Die Ventile betätigen. Die Differenzdruckanzeige nachstellen. Die Funktion der Ablass- und Entlüftungsvorrichtungen prüfen. Die Schwenkbewegung des Deckels überprüfen. Den Ein- und Ausbau des Filterelements überprüfen. Die Bypass-Anordnung überprüfen. Sicherstellen, dass alle Werkzeuge entnommen und ordnungsgemäß aufbewahrt werden können.
Führen Sie abschließend den Dokumentenabschluss durch. Keine offene Nichtkonformität darf in E-Mails untergehen. Jede Abweichung muss einer bestimmten Behandlung zugeordnet werden: „wie vor“ akzeptieren, beheben und erneut prüfen, Darstellung ändern oder ablehnen.
Das ist keine Verwaltung. Das sind Beweise.
Sie sparen an Stellen, auf die die Kunden nicht achten.
Ein Beispiel sind Versicherungsansprüche im Zusammenhang mit Oberflächenbeschichtungen. Eine auf Hochglanz polierte Immobilie mag auf Fotos gut aussehen, während an den inneren Schweißstellen noch Oxidationsspuren oder Schleifspuren zu sehen sind. Ein weiterer Punkt ist der Austausch von Dichtungen. EPDM, FKM, PTFE-Ummantelung, Silikon, NBR – das sind keine reinen Geschmacksfragen. Sie legen die chemische Beständigkeit, die Temperaturgrenzen, das Druckverhalten und das Kontaminationsrisiko fest.
Die Instrumentierung ist ein weiteres Schwachstelle. Ein Manometer mit einem Messbereich von 0–16 bar an einer Niederdruck-Reinigungsanlage deckt zwar praktisch den gesamten Bereich ab, ist jedoch möglicherweise nicht geeignet, um sehr frühe Differenzdruckänderungen zu erkennen. Ein verkehrt herum eingebautes Differenzdruckmanometer ist keine Seltenheit. Ich wünschte, es wäre so.
Die Alternative bei den Filtermedien ist sogar noch schlechter. Wenn die Spezifikation eine PTFE-Membran vorschreibt, lehnen Sie “vergleichbares” PP ab, nur weil es verfügbar war. Wenn die Anforderung eine Sicherheit aus gesintertem Polymer vorsieht, überprüfen Sie die Materialgüte und die Porenstruktur; a Einbau eines Filters aus gesintertem Kunststoff weist andere Prüfprobleme auf als eine Plissee-Patrone oder ein Kohlefilterelement.
Und seien Sie vorsichtig mit dem Ausdruck “genau dieselbe Leistung”. Er bedeutet in der Regel “nicht genau dasselbe”.”
Um ein FAT-Protokoll für auf einem Skid montierte Filteranlagen zu erstellen, beginnen Sie mit der Beschaffungsspezifikation und wandeln Sie jede wesentliche Anforderung in eine fachkundige Prüfung, eine Dokumentenprüfung oder einen quantifizierbaren Abnahmekriterium um. Das Verfahren sollte den Geräteumfang, die Prüfabfolge, die Auswertungsmethode, die Zuständigkeiten, die Messgeräte, die Grenzwerte für „bestanden“ und „nicht bestanden“, den Umgang mit Abweichungen, die Richtlinien für Wiederholungsprüfungen sowie die Bedingungen für die endgültige Freigabe berücksichtigen.
Erstellen Sie die Anleitung nicht erst, nachdem der Skid fertiggestellt ist. Das ist die falsche Reihenfolge.
Legen Sie dies vor Beginn der Fertigung fest und nehmen Sie anschließend nur kontrollierte Änderungen vor. Der Lieferant sollte wissen, welche Nachweise er vorlegen muss. Der Kunde sollte wissen, welche Nachweise er prüfen muss. Beide Seiten sollten wissen, was zu einer Ablehnung führt.
Ein praktischer Protokollrahmen sieht etwa so aus:
| Fläche | Erforderliche Materialien | Meine Anmerkung |
|---|---|---|
| Umfang | Skid-Typenschild, Gehäuse-Typenschilder, Auftragsnummer, Auslegungsgrundlage | Vermeidet die Komplikation “falsch getesteter Schleuder” |
| Referenzdatensätze | Auftragsunterlagen, Datenblätter, P&ID, Generalansicht, Anforderungen, ITP | Nutzungsänderungsnummern |
| Testwerkzeuge | ID-Nummern, Kalibrierungsdaten, Messbereiche und Zertifikate ermitteln | Keine Kalibrierung, kein Test |
| Visuelle Prüfung | Schweißnähte, Stützen, Markierungen, Pfeile, Oberfläche, Ordentlichkeit | Bildfehler |
| Maßprüfungen | Rahmen, Düsen, Stützöffnungen, Freiräume | Zugriff auf die Schritt-Wartung erhalten |
| Hydrostatische Prüfung | Spannung, Medium, Zeitraum, Abnahmeanforderungen | Begriffe „Leckage“ und „Spannungsabfall“ definieren |
| Praktische Überprüfungen | Absperrventile, Entlüftungsventile, Abflussrohre, DP, Bypass, Entfernung von Bauteilen | Überprüfe die Gültigkeit des Operators |
| Prüfung von Unterlagen | MTC, Zertifikate, Handbücher, Abweichungsliste | Schließt jede Lücke |
| Kontrolle von Abweichungen | Reparaturservice, erneute Prüfung, Nachgeben, Verleugnung | Keine mündlichen Lösungen |
| Veröffentlichung | Markenzeichen, Mängelliste, Übergabegenehmigung | Lieferung bedeutet keine Genehmigung |
Ich würde auf jeden Fall auch Anforderungen an die Fotos hinzufügen. Das ist kein optionaler Punkt. Fotos von Maßangaben, Typenschildern, dem Zustand der Innenräume, der Anordnung der Komponenten, Abfluss- und Entlüftungspunkten sowie der endgültigen Verpackung ersparen spätere Diskussionen.
FAT findet beim Lieferanten statt. SAT findet auf der Website statt.
Das scheint auf den ersten Blick klar zu sein, bis einzelne Personen beginnen, Verantwortlichkeiten der Fertigungsstätte auf die Inbetriebnahme zu verlagern. Eine FAT bestätigt vor dem Versand die Bauausführung, die Aufstellung, die Druckdichtheit, die Dokumentation und die Betriebsbereitschaft. Eine Abnahmeprüfung vor Ort bestätigt nach der Ankunft die Installation, den Netzanschluss, die Integration der Steuerung, die ordnungsgemäße Funktionsweise sowie die Übergabe an den Betreiber.
Lassen Sie nicht zu, dass ein Lieferant sagt: “Das werden wir vor Ort prüfen”, wenn das Problem werkseitig verursacht wurde.
Eine verstopfte Immobilienabdeckung, eine schlechte Schweißnaht, ein falscher Kartuschenadapter, ein fehlendes Zertifikat oder ein undichter Flansch sind kein Problem vor Ort. Es handelt sich um ein Fabrikationsfehler, der sich als Reiseproblem tarnt.
Unterzeichnen Sie niemals einen FAT, da das Fahrzeug reserviert ist.
Ich weiß, das klingt hart. Gut so. Die Produktroutine ist kein Designstandard.
Verlangen Sie vor der Unterzeichnung den letzten FAT-Bericht, die ausgefüllte Checkliste, die Kalibrierungszertifikate, die Druckprüfkurve oder das Druckprüfungsprotokoll, die Maßangaben, die Materialzertifikate, das Abweichungsregister, den Stand der Mängelliste, Fotos, aktualisierte Zeichnungen, die Checkliste für Zusatzteile, das Betriebs- und Wartungshandbuch, die Beladungsstrategie sowie das Dokument zur Erhaltung.
Wenn die Einheit über ein integriertes Filtersystem verfügt, überprüfen Sie, ob die Elemente der ersten und der letzten Stufe separat dokumentiert sind. Wenn sie eine hygienische Lösung umfasst, überprüfen Sie die Innenoberflächen, die Entleerbarkeit, das Dichtungsmaterial und die Reinigbarkeit. Falls es aus Aktivkohle besteht, überprüfen Sie die Spezifikation des Filtermediums. Falls es aus Edelstahl mit gefalteten Elementen besteht, überprüfen Sie die Kartuschen-Schnittstelle, anstatt davon auszugehen, dass “Common 226” oder “DOE” bei allen Lieferanten dasselbe bedeuten.
Noch ein weiterer unerwünschter Aspekt: Ein Käufer, der sich an FAT wendet, ohne zuvor die Zeichnungen geprüft zu haben, trägt die Hälfte der Schuld.
Ein FAT-Verfahren für Filter-Immobiliensysteme ist ein vorab erstellter Testplan, der vor dem Versand die Immobilie, das Skid-Gerüst, die Rohrleitungen, Ventile, Filterkomponenten, Werkzeuge, Unterlagen und Druckgrenzwerte anhand der vereinbarten Spezifikationen überprüft. Er legt Prüfverfahren, Freigabebedingungen, Zeugenanforderungen, Aufzeichnungen, Abweichungen und Anforderungen für die endgültige Freigabe fest.
Einfach ausgedrückt ist es der Unterschied zwischen “der Händler gibt an, dass die Installation abgeschlossen ist” und “der Händler hat gezeigt, dass die Installation abgeschlossen ist”. Bei auf einem Gestell montierten Systemen sollte das Protokoll die gesamte Installation abdecken, da Fehler bei der Aufbereitung in der Regel auf Details an der Benutzeroberfläche zurückzuführen sind und nicht nur auf die Gehäuseabdeckung.
Eine FAT-Liste für ein auf einem Schlitten montiertes Filtergehäuse sollte folgende Punkte umfassen: Dokumentenprüfung, Materialbestätigung, Maßprüfung, Schweißnaht- und Oberflächenprüfung, Einbau des Filterelements, Ventilfunktion, Überprüfung von Ablass und Entlüftung, hydrostatische Belastungsprüfung, Überprüfung der Messtechnik, Sauberkeitsprüfung, Produktverpackungsbescheinigung, Abweichungskontrolle sowie die Kennzeichnungen für die Endabnahme.
Die effektivsten Checklisten sind kurz genug, um sie zu nutzen, und präzise genug, um Schaden anzurichten. Ich möchte Typennummern, Skalen-IDs, Prüfdruck, Haltezeit, Abzugsänderung, Kartuschentyp, Dichtungsmaterial und die tatsächlich gemessenen Abmessungen. Allgemeine Kontrollkästchen schützen niemanden.
Eine hydrostatische Druckprüfung an Filterbauteilen wird durchgeführt, indem der Druckraum mit einer geeigneten, inkompressiblen Flüssigkeit befüllt, eingeschlossene Luft abgelassen, der Druck auf den festgelegten Prüfwert erhöht, dieser für die festgelegte Dauer aufrechterhalten und anschließend auf Undichtigkeiten, Verformungen, Druckverlust, Dichtungsverschiebungen oder Versagen der Verbindungen geprüft wird.
Das Prüfprotokoll sollte Angaben zu Medium, Belastung, Dauer, Skalenkalibrierung, Umgebungsbedingungen, Prüfer und Ergebnis enthalten. Wenn ein Leck behoben wurde, sollte der reparierte Bereich erneut geprüft werden. Es ist keine gute Vorgehensweise, Schrauben einfach nur leicht anzuziehen und dann zu behaupten, die erste Prüfung sei bestanden worden.
Die Zulassungskriterien für auf einem Skid montierte Filtersysteme sind quantifizierbare Anforderungen, anhand derer entschieden wird, ob das Filtersystem für den Versand freigegeben wird. Sie umfassen Druckgenauigkeit, Messwerte, Dokumentation, Kompatibilität der Filterelemente, Ventilfunktion, Entleerbarkeit, Messgenauigkeit, Hygiene, Wartungsfreundlichkeit, Beschichtung oder Endqualität sowie die Sicherheit der Produktverpackung.
Eine aussagekräftige Anforderung lautet: “15 bar dreißig Minuten lang halten, ohne dass sichtbare Leckagen auftreten”, und nicht: “Druckprüfung in Ordnung”. Zahlen sorgen dafür, dass es weniger Diskussionen gibt. Außerdem machen sie Gespräche über Gewährleistungsansprüche wesentlich weniger inszeniert.
Sie erstellen ein FAT-Verfahren für auf einem Skid montierte Filteranlagen, indem Sie die Beschaffungsspezifikationen, Abbildungen, Datenblätter und Betriebsbedingungen direkt in beglaubigte Prüfungen, Funktionstests, Belastungstests, Dokumentenprüfungen und quantifizierbare Abnahmekriterien umsetzen. Das Protokoll muss vor Abschluss der Fertigung genehmigt werden und darf nicht erst bei der Auslieferung improvisiert werden.
Beginnend mit dem P&ID, der GA-Darstellung, dem Immobilien-Datenblatt, den Anforderungen an die Filterleistung, der Belastungsbewertung, der Materialliste und den Betriebsproblemen. Anschließend erstellen Sie eine Prüfmatrix: Anforderung, Methode, Akzeptanzgrenze, Nachweis, verantwortliche Stelle und Freigabe.
Die FAT ist vor der Installation eines kommerziellen Filtrationsmoduls nicht ausreichend, da sie lediglich die Werksbereitschaft überprüft, während die SAT die Installation, die Energieversorgung, die Steuerungsintegration, die Prozessbedingungen, den Zugang für das Bedienpersonal und die Inbetriebnahmemaßnahmen validiert. Die FAT verringert Risiken vor der Auslieferung, die SAT bestätigt jedoch, dass das Modul innerhalb der tatsächlichen Anlage funktioniert.
Allerdings führt ein schwacher FAT zu einem unansehnlichen SAT. Wenn der Skid mit Lücken in der Dokumentation, falschen Dichtungen, unzureichender Entleerbarkeit oder undichten Verbindungen angeliefert wird, wird das Website-Team zu einem überfälligen Werksreparaturteam.
Ein auf einem Fahrgestell montiertes Filtergehäusesystem sollte das Werk nicht allein auf der Grundlage einer Stückzahlprüfung verlassen. Fordern Sie frühzeitig das Protokoll der Werksabnahmeprüfung an. Legen Sie konkrete Abnahmekriterien fest. Überprüfen Sie die hydrostatische Druckprüfung. Öffnen Sie die Gehäuse. Untersuchen Sie die Filterpatronen. Lesen Sie die Zertifikate. Fotografieren Sie die Ergebnisse.
Und wenn ein Händler Einwände erhebt, stellen Sie ihm eine Frage: “Bei welchem Teil dieser Prüfung befürchten Sie, dass die Palette nicht mehr funktioniert?”
